Automatisches Trennrelais Set (VSR) 12 V

Automatisches Trennrelais Set für Camper / Boot

Das original tigerexped 12V Trennrelais für Camper, Wohnmobil oder andere Reisefahrzeuge, verbindet während der Fahrt automatisch die Zweitbatterie / Bordbatterie zur Ladung mit der Lichtmaschine.


VSR - Spannungsmessung im Relais

Das Trennrelais ist spannungsmessend und schließt nicht, bevor die Starterbatterie voll geladen ist. Das Durchschalten zum Laden der Zweitbatterie erfolgt, sobald die Starterbatterie 13,3 Volt Spannung aufweist.


Kein Entladen der Starterbatterie bei stehendem Motor

Die Verbindung zwischen Starter- und Zweitbatterie wird bei stehendem Motor automatisch wieder getrennt, um ein Entladen der Starterbatterie durch eingeschaltete Verbraucher im Innenraum zu verhindern.


Kein Spannungsabfall

Gegenüber Diodenverteilern oder der Ladung der Wohnmobil-Bordbatterie via Ladestromverteiler (MosFET), entsteht bei diesem VSR Trennrelais kein Spannungsabfall, der dazu führen kann, dass die Batterien nicht voll geladen werden (Ladeschlussspannung wird nicht erreicht), bzw. gar nicht mehr geladen werden können, wenn die Bordnetzspannung durch eingeschaltete Verbraucher noch weiter absinkt.


Statusanzeige

Eine LED im robusten, glasfaserverstärkten Nylon-Gehäuse zeigt an, wann das Relais durchgeschaltet hat.


Externe Statusanzeige

Da das Trennrelais oft an Montageorten sitzt, die während der Fahrt keinen Kontrollblick auf die Status-LED erlauben, bietet das tigerexped Trennrelais die Möglichkeit, eine externe LED-Statusanzeige anzuschließen. Diese kann im Sichtbereich des Fahrers installiert werden und lässt jederzeit erkennen, ob das Relais zum Laden der Zweitbatterie durchgeschaltet hat (externe Statusanzeige ist nicht im Lieferumfang enthalten).


Flexible Montage möglich

Das automatische VSR Trennrelais von tigerexped lässt verschiedene Installationsarten zu. Es kann entweder auf der Oberfläche aufsitzend oder eingelassen montiert werden.

Überwinterungs-Modus

tigerexped Troubleshooting: Gewöhnlich verbraucht auch ein Trennrelais im Standby einen geringen Strom zur Überwachung des Status und Bereitschaft.
Unser original tigerexped VSR Trennrelais bietet dir die Möglichkeit, wirklich GAR keinen Strom zu verbrauchen, um zum Beispiel bei Überwinterungsphasen oder anderen langen Standzeiten, eine ungewollte Batterieentladung zu vermeiden.
Hierfür kann die Stromversorgung des Trennrelais aufgetrennt und über einen zusätzlichen Schalter oder Zündungsplus versorgt werden.


Automatisches Trennrelais Schaltplan

Die Anleitung zum Anschluss des VSR Trennrelais, findest du im PDF weiter unten

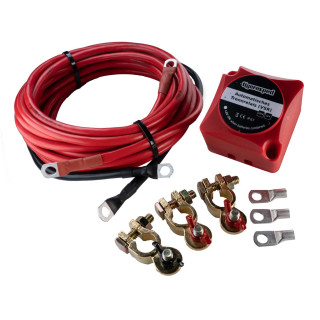

Automatisches Trennrelais Set - Der Lieferumfang

1 x Automatikrelais mit Schraubensatz
1 x 6 m rotes Kabel mit Kabelschuhen
1 x 6 m schwarzes Massekabel
2 x Batteriepolklemme Plus
1 x Batteriepolklemme Minus
2 x Kabelschuh M8 16 mm²
1 x Kabelschuh M8 25 mm² (für Massekabel)
2 x roter Schrumpfschlauch
6 x 200 mm Kabelbinder
1 x Bedienungsanleitung

Alternativ: Nur das Relais ohne Zubehör kaufen - Artikelnummer TEX4270
