Standheizung Land Rover Defender Td5/Tdi
Mit diesem Einbausatz für eine Autoterm Air 2D (Planar 2D) Standheizung bekommst du alles, was du für den Einbau in Deinen Defender brauchst.

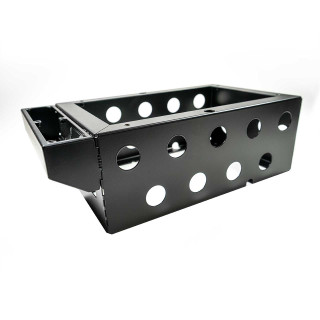

Um eine einfache Nachrüstung einer Standheizung für den Defender Td5 & Tdi zu realisieren, haben wir ein Kit zusammengestellt, welches sich auch ohne High-End-Werkstatt einbauen lässt. Es besteht aus einer Cubbyboxerhöhung, die schon alle nötigen Löcher für die Luftausströmer der Autoterm Air 2D und eine Blende mit einer Aufnahme für euer Wunschedienteil hat. Damit wird diese zu einer Armauflage in angenehmer Höhe (158 mm höher).
Dazu kommt eine Montageplatte mit den Aufnahmen für die Brenneransaugung, das Abgasrohr und die Kraftstoffleitung. Als I-Tüpfelchen ist zudem eine Kraftstoffentnahme enthalten bei der Du nicht mal den Tank ausbauen musst. (Nur für Fahrzeuge ohne Durchlauftank im hinteren rechten Radkasten.)
Montage der Cubbyboxerhöhung
Für die Montage müsst ihr nur eure Cubbybox und die originale Bodenplatte der Cubbybox abschrauben. Unsere Montageplatte passt direkt auf die Löcher des Originals. Darauf wird dann die Heizung und die Cubbyboxerhöhung befestigt. Oben drauf kommt als Abschluss wieder eure Cubbybox.
Installation des Tanknehmers & Elektrik
Auch die Installation des Tanknehmers ist spielend einfach gelöst. Du musst lediglich Deinen Einfüllstutzen vom Originaltank lösen und ein Stück kürzen. Das gekürzte Stück wird nun mit unserem mitgelieferten Adapter ersetzt und wieder mit dem Einfüllstutzen verschraubt.
Im letzten Schritt musst Du noch die Elektrik verkabeln, aber dafür ist ebenfalls alles im Kit enthalten.
Höhenkit und Heizungswartung
Die Heizung ist mit einem Höhenkit ausgestattet: Unsere Tests bis 3440m dazu verliefen problemlos, wir denken bis ca. 4000m sind keine größeren Probleme zu erwarten. Die Software selbst rechnet auch bis 5000m. Das bedeutet aber nicht, dass sie nicht verrußen kann! Verlässt Du die Höhenlagen, betreibe Deine Heizung mal für eine Stunde auf voller Leistungsstufe, damit sich Ablagerungen freibrennen können.
Das Freibrennen ist auch notwendig, wenn Du die Heizung lange Zeit nur auf kleinster Stufe betreibst. Stelle sie spätestens alle 1 - 2 Wochen mal auf volle Power, damit die Brennkammer mal wieder richtig heiß wird. Dies ist die wichtigste und gleichzeitig einzige Wartungsmaßnahme an der Heizung.
Die Idee ist, dass die Heizung für den Dauerlauf genutzt wird. Das bedeutet, dass die Heizung nicht abgeschaltet wird, sondern weiterhin auf niedrigem Leistungsniveau läuft. Ein Raum auf der richtigen Temperatur zu halten, verbraucht deutlich weniger Energie, als zu versuchen, einen kalten Innenraum innerhalb von 30 Minuten aufzuheizen.
Bedienteil
OLED Control Panel (ehem. PU-27): Das digitale Bedienteil mit OLED Display hat einen integrierten Temperatursensor (Kabellänge 1,8 m), es kann aber auch ein externer Temperaturfühler angeschlossen werden, wenn das Bedienteil an ungeeigneter Stelle (z. B. in einem Schrank) montiert ist. Eine Steuerung über eine fest eingestellte Leistungsstufe ist ebenfalls möglich. Das Gerät verfügt über eine Timerfunktion. Menüführung in Englisch und Russisch, die Bedienungsanleitung gibt es natürlich in Deutsch.
Wenn du das Comfort Control Panel bevorzugst, wähle im Drop Down Menü bitte entsprechend aus.
E-Prüfzeichen vorhanden
Alle Autoterm-Heizungen verfügen über ein E-Prüfzeichen (e2) und können somit eintragungsfrei verbaut werden. Das Lochbild entspricht dem der bekannten Heizungen von Eberspächer bzw. Webasto.
Technische Daten zur Heizung:
- Betriebsspannung: 12V
- Heizleistung: 0,8kW (min), 1,8kW (max)
- Luftvolumenstrom: 34m³/h (min), 75m³/h (max)
- Kraftstoffverbrauch: 0,1ll/h (min), 0,24l/h (max)
- Leistungsaufnahme: 10W (min), 29W (max)
- Warmluftverrohrung 60mm System
Lieferumfang Heizung:
- Heizgerät 12V
- OLED Control Panel mit internem Temperatursensor (Kabellänge 1,8m)
- Dosierpumpe "Thomas Magnet P0636"
- Abgasschalldämpfer (17 x 9 x 5 cm)
- Gummihalter Dosierpumpe
- Kabelbaum Dosierpumpe
- Kabelbaum Heizgerät
- Ansaugluftschlauch mit integriertem Schalldämpfer
- Hitzeschutzschlauch
- Endstück Abgasrohr + Schelle
- Tankansaugrohr
- 5.5m Kraftstoffleitung
- 300mm Kraftstoffleitungsverbinder
- 1m Abgaswellrohr Metall
- Schrauben, Muttern, Schellen, Schrumpfschlauch, Kabelbinder
- Bedienungsanleitung
Lieferumfang zusätzlich im Defender-Kit:
- 0,3 m Warmluftrohr
- Webasto Ausströmer
- Cubbybox-Erhöhung
- Montageplatte
- Tankentnehmer für Landrover Defender 90/110/130 Td5 2.5, Td4 2.4 und Td4 2.2
Abmessungen Heizung:
Länge: 33cm
Höhe: 12cm + 2,5cm Anschlüsse
Tiefe: 12cm
Gewicht der Heizung ohne Zubehör: 2,86kg
Abmessungen Cubbybox Erhöhung:
Länge: 47,5cm
Höhe: 26,5cm
Tiefe: 15,5cm
Gewicht der Cubbybox Erhöhung inkl. Montageplatte: 6,5kg
Bedienung: |
OLED Control Panel |
Artikelgewicht: |
11,13 kg |
