1P+N Kleinverteilung IP65 mit 0,03A/16A FI/LS zur Absicherung (RCBO / Fehlerstromschalter) von 230V-Anlagen im Reisefahrzeug

Artikelnummer: TEX1001
Kategorie: Ich baue (aus)

1P+N Kleinverteilung IP65 mit 0,03A/16A FI/LS

Achtung: Warum gibt es hier zwei verschiedene Varianten? Die DIN/VDE schreibt für Camper eine allpolige Schaltung im Fehlerfall vor, das tun beide hier gezeigten Varianten. Der wichtige Unterschied ist jedoch der LS, der sog. Leistungsschutzschalter. Bei der 1P+N-Variante befindet sich dieser ausschließlich auf der Phase L1. Bei der 2P+N-Variante kann der Überlastfall hingegen auch auf N erkannt werden, was diese Variante leider sehr viel teurer macht. Der Hintergrund ist folgender: Im Camping-Bereich sind verpolungssichere CEE-Steckverbindungen vorgeschrieben (Steckvorrichtung nach IEC 60309), was theoretisch ein Vertauschen von Phase (L1) und Neutralleiter (N) unmöglich macht. Ist diese Zuordnung garantiert, funktioniert problemlos auch Variante 1P+N. Kann man jedoch nicht sicherstellen, dass L1 und N nicht vertauscht werden, zum Beispiel weil Adapter von CEE auf Schuko (nicht zulässig!) verwendet werden könnten, dann ist zwingend Variante 2P+N einzubauen.

Sofort verfügbar
Lieferzeit: 3 - 4 Werktage (Ausland)

Ausführung

77,95 €

inkl. 19% USt. , zzgl. (Paket)

Stk

reiseerfahrene Mitarbeiter
täglicher DHL-Versand
(Montag bis Freitag)
weltweiter Versand

Artikel
Beschreibung
Technische Daten
Bewertungen
verwandte Artikel

Beschreibung

Schutzlösung für alle Arten von Einphasen-Wechselstromkreisen in modernen Anlagen. Die Geräte bieten gleichzeitig folgenden Schutz: Kurzschlussschutz, Überlastschutz, Zusatzschutz bzw. Fehlerschutz bei Schutzmaßnahmen zum Schutz gegen elektrischen Schlag, Vorbeugenden Brandschutz.

Fehlerstrom: 30mA
Fehlerstromklasse: A
Ut_min: 170V
Topologie: 1P+N
Max. Strom LS: 16A

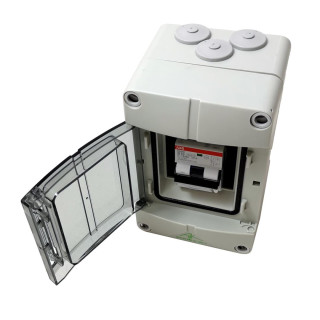

Das ganze Verpackt in einem IP65-Kleinverteiler nach DIN 43871/VDE 0603 aus schlagfestem Kunststoff. Inklusive PE/N-Klemme, Doppelmembranstutzen, Abdeckstreifen, Beschriftungsleisten. Kleinverteiler, 3 Teilungseinheiten, PE/N Klemme, mit jeweils 1 Klemmstelle 16 mm², 3 Klemmstellen 6 mm², oben 3 elastischen Einführungen, Abdeck- und Beschriftungsstreifen, Isolierstopfen, zusätzliche Doppelmembranstutzen.

Maße: 15x10x10cm
