Queensize Camper – Tipps, Hilfe & Reparaturanleitungen

1. Frostschutz bei Queensize Camper Armaturen und Duschen

Bereits kleine Mengen Restwasser können beim Gefrieren Dichtungen, Kartuschen oder andere Bauteile beschädigen. Deshalb sollten Armaturen, Duschen und Wasserleitungen vor der Wintereinlagerung oder bei drohendem Frost vollständig entleert werden.

1.1 Armaturen frostsicher machen

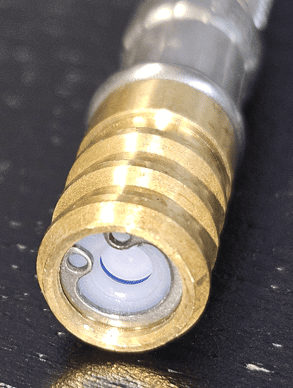

Queensize Camper Kaltwasserarmaturen sowie ältere Warmwasserarmaturen verfügen über ein Rückschlagventil. Diese Armaturen müssen deshalb von der Pumpenseite aus durchgeblasen werden.

1. Kartusche öffnen und auf Mittelstellung bringen.
2. Start-/Stopp-Perlator öffnen und den Auslauf in die Spüle legen, sodass das Wasser vollständig herauslaufen kann. Noch besser: den Perlator komplett herausdrehen.
3. Die Wasserleitungen von der Pumpenseite aus durchblasen.

Tipp: Feste Ablass- oder Durchblasstelle einbauen

Für eine besonders einfache Winterentleerung kannst du eine feste Anschlussstelle in deiner Wasseranlage vorsehen:

1. Eine Queensize Camper Schnellkupplung zur Schottmontage über ein T-Stück hinter der Pumpe und möglichst an einer tiefen Stelle im Camper einbauen.
2. Den passenden Schnellkupplungsstecker mit einem ausreichend langen Schlauch verbinden.
3. Nach dem Einstecken kann das Wasser abgelassen oder die Leitung über den Schlauch durchgeblasen werden.

1.2 Duschen frostsicher machen

Für Queensize Camper Duschen empfiehlt der Hersteller folgende Vorgehensweise:

1. Kartusche und Brause öffnen und auf Mittelstellung bringen.
2. Die Wasserleitungen möglichst von der Pumpenseite aus durchblasen.
3. Erst anschließend den Duschschlauch abziehen und vollständig entleeren.

Zurück nach oben

2. Frostschäden erkennen und reparieren

Kam der Frost unerwartet, können Dichtungen oder im ungünstigeren Fall auch Mischkartuschen beschädigt worden sein. Viele dieser Ersatzteile lassen sich jedoch einfach austauschen und sind deutlich günstiger als eine komplette neue Armatur. So können Frostschäden aussehen:

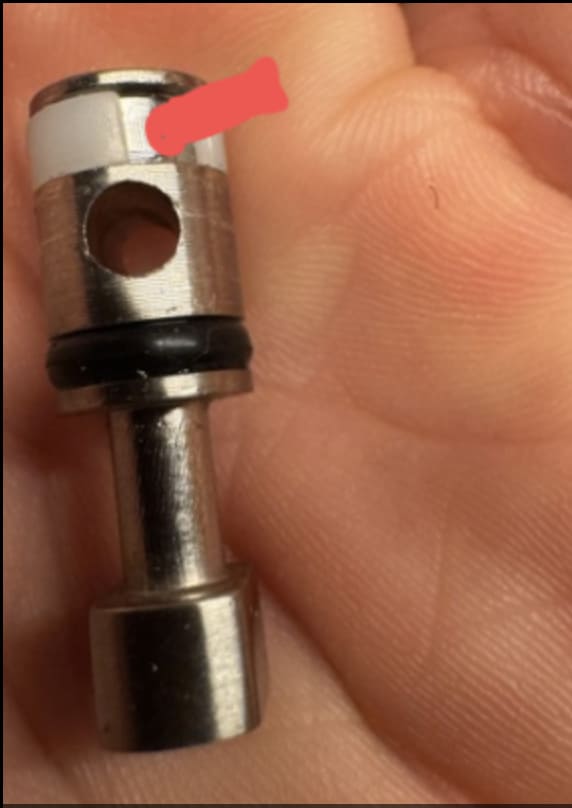

Bei der Reparatur werden die beschädigten Bauteile am Auslauf ausgetauscht und anschließend wieder mit der Madenschraube [21] gesichert.

Nur wenn der Auslauf nach der Reparatur weiterhin undicht ist oder das Gewinde am Drehteil [20] zu stark beschädigt wurde, muss die komplette Armatur ersetzt werden. Dies ist selten und normalerweise nur bei besonders starken Frostschäden notwendig.

In einigen Fällen ist zusätzlich die Mischkartusche betroffen. Für Armaturen und Duschen werden unterschiedliche Ersatzkartuschen benötigt.

Wie du die jeweilige Kartusche entnimmst, reinigst oder austauschst, erklären wir in den folgenden Abschnitten.

Zurück nach oben

3. Faltarmaturen – Undichtigkeit, Durchfluss und Federkraft

3.1 Kartusche bei Undichtigkeit oder geringem Durchfluss prüfen

Tritt an deiner Queensize Camper Faltarmatur Wasser hinter dem Griff aus oder nimmt der Wasserdurchfluss mit der Zeit ab, sollte die Kartusche kontrolliert werden.

Bei einer Undichtigkeit sitzt die Kartusche möglicherweise nicht mehr richtig im Gehäuse, weil sich die Kartuschenmutter gelöst hat. Alternativ kann die Kartusche durch Frost oder eine andere Ursache beschädigt worden sein.

Bei geringem Wasserdurchfluss können die rückseitigen Siebe der Kartusche oder der Perlator am Auslauf verschmutzt sein.

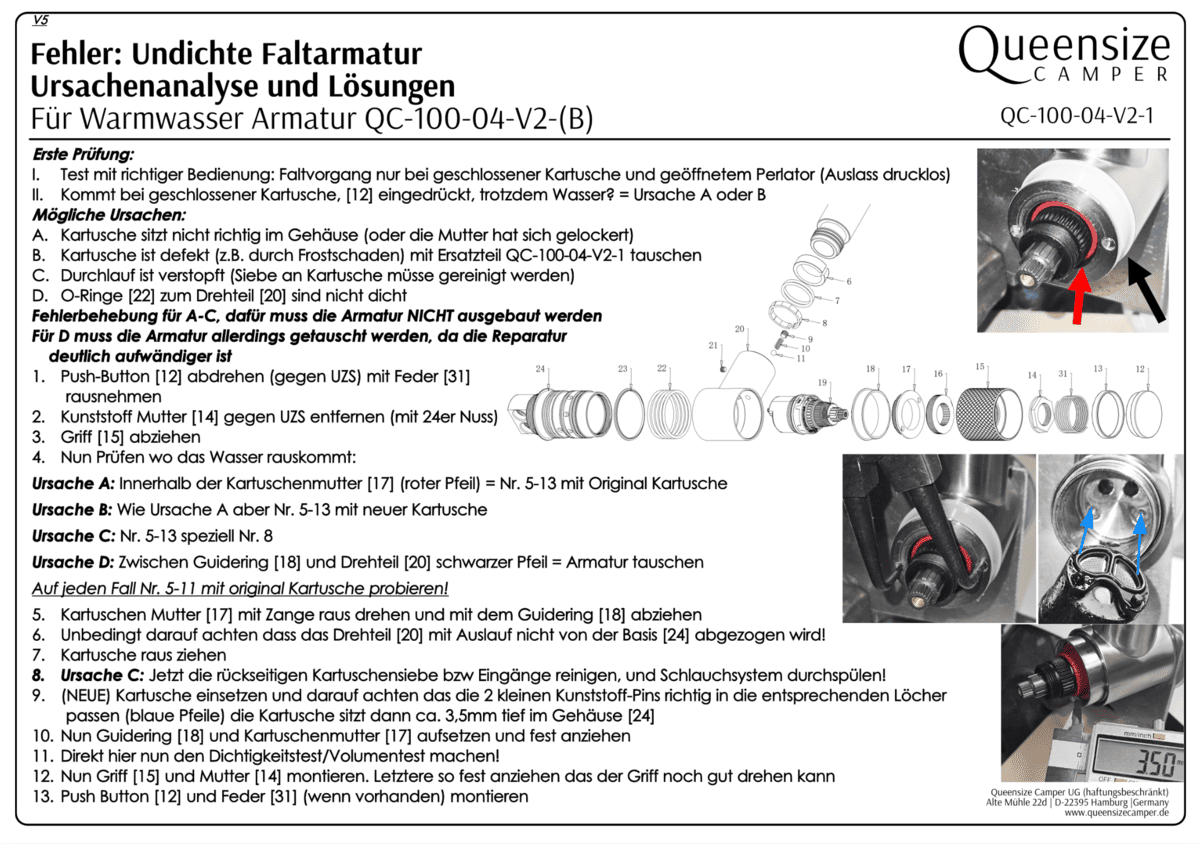

1. Push-Button [12] gegen den Uhrzeigersinn abschrauben und gemeinsam mit der Feder [31] entnehmen.
2. Kunststoffmutter [14] mit einer 24er-Nuss gegen den Uhrzeigersinn lösen.
3. Griff [15] abziehen.
4. Prüfen, wo das Wasser austritt. Tritt es zwischen Guidering [18] und Drehteil [20] aus, muss in der Regel die komplette Armatur ausgetauscht werden. Andernfalls ist meist die Kartusche betroffen.
5. Kartuschenmutter [17] mit einer Zange herausdrehen und gemeinsam mit dem Guidering [18] abziehen.
6. Kartusche herausziehen.
7. Bei fehlendem Durchfluss die rückseitigen Kartuschensiebe vorsichtig reinigen.
8. Die gereinigte oder neue Kartusche einsetzen. Dabei müssen die beiden kleinen Kunststoff-Pins korrekt in den Bohrungen der Basis [23] sitzen. Die Kartusche sitzt anschließend etwa 3,5 cm tief im Gehäuse [24].
9. Guidering [18] und Kartuschenmutter [17] aufsetzen und festziehen.
10. Dichtigkeits- und Volumentest durchführen.
11. Ist der Test erfolgreich, Griff [15] und Kunststoffmutter [14] montieren. Die Mutter nur so fest anziehen, dass sich der Griff weiterhin gut bewegen lässt.
12. Bei den entsprechenden Armaturenversionen den Push-Button [12] wieder montieren.

3.2 Federkraft der Faltarmatur nachjustieren

Queensize Camper Faltarmaturen lassen sich wegklappen, wenn sie nicht benötigt und die Spüle abgedeckt werden soll. Je nachdem, wie häufig die Armatur bewegt wird, können sich Rastpunkt und Federkraft mit der Zeit verändern.

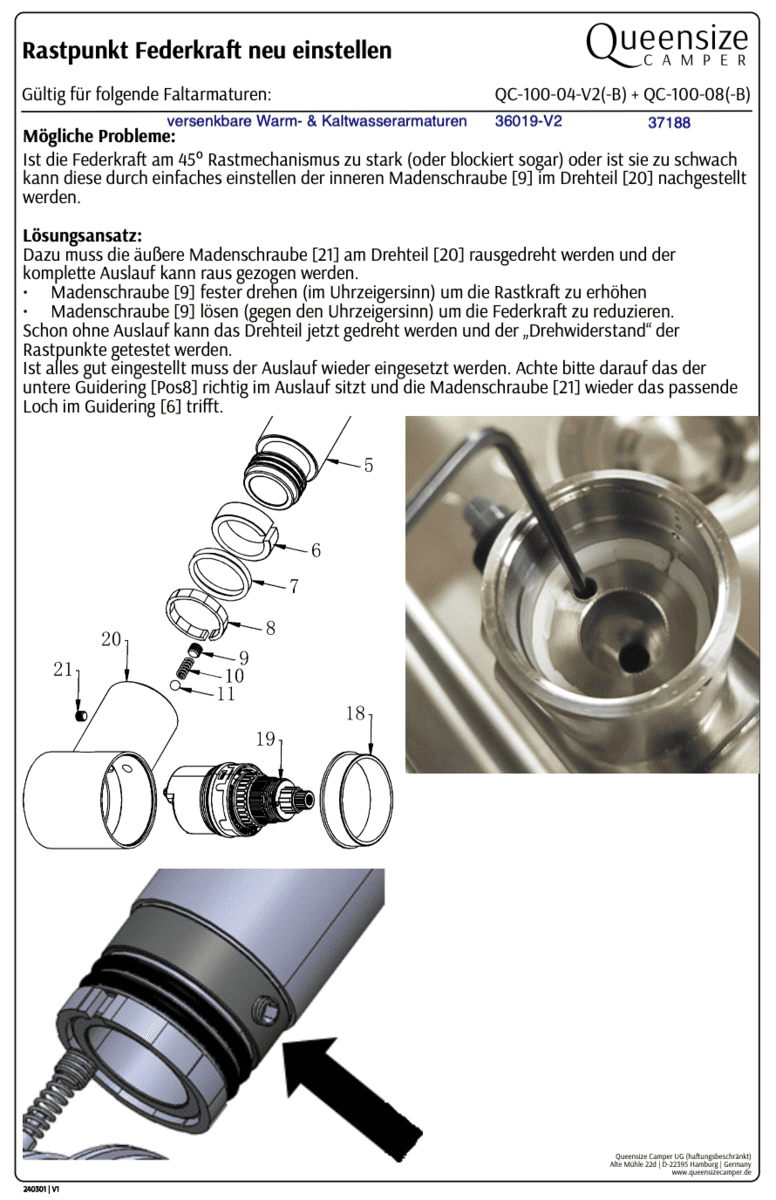

Ist die Federkraft am 45-Grad-Rastmechanismus zu stark, blockiert die Armatur oder ist die Rastkraft zu schwach, lässt sie sich über die innere Madenschraube [9] im Drehteil [20] nachjustieren.

1. Äußere Madenschraube [21] am Drehteil [20] vollständig herausdrehen.
2. Den kompletten Auslauf vorsichtig herausziehen.
3. Die innere Madenschraube [9] entsprechend einstellen.

• Rastkraft erhöhen: Madenschraube [9] im Uhrzeigersinn fester drehen.
• Rastkraft reduzieren: Madenschraube [9] gegen den Uhrzeigersinn lösen.

Das Drehteil kann anschließend auch ohne eingesetzten Auslauf bewegt werden. So lässt sich der Widerstand der einzelnen Rastpunkte direkt kontrollieren.

Zurück nach oben

4. Queensize Camper Duschen – Undichtigkeit beheben

4.1 Mischkartusche bei einer undichten Dusche austauschen

Tritt im vorderen Bereich des Duschmischers hinter dem Hebel Wasser aus, sitzt die Mischkartusche möglicherweise nicht mehr korrekt im Gehäuse oder wurde durch Frost beziehungsweise eine andere Ursache beschädigt.

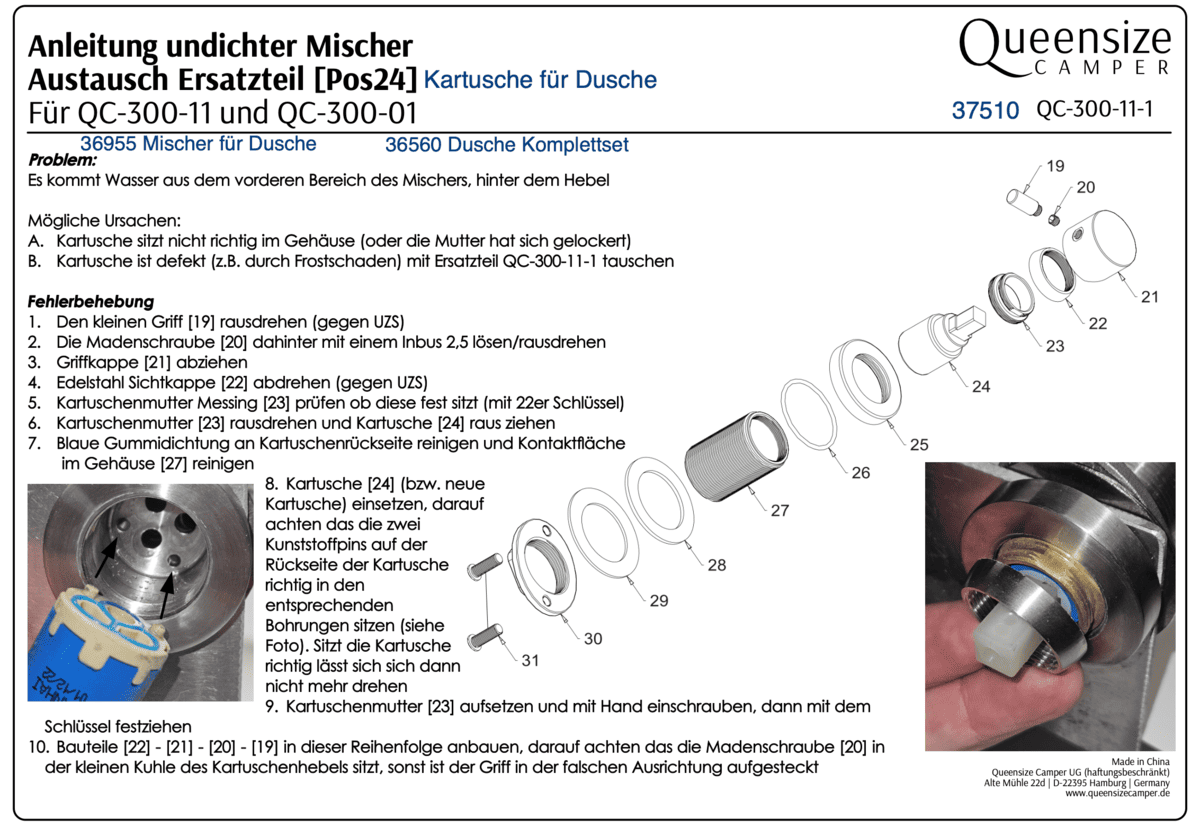

1. Kleinen Griff [19] gegen den Uhrzeigersinn herausdrehen.
2. Dahinterliegende Madenschraube [20] mit einem 2,5-mm-Innensechskantschlüssel lösen.
3. Griffkappe [21] abziehen.
4. Edelstahl-Sichtkappe [22] gegen den Uhrzeigersinn abschrauben.
5. Messing-Kartuschenmutter [23] lösen und Kartusche [24] herausziehen.
6. Blaue Gummidichtung auf der Rückseite der Kartusche sowie die Kontaktfläche im Gehäuse [27] sorgfältig reinigen.
7. Gereinigte oder neue Kartusche [24] einsetzen. Die beiden Kunststoff-Pins auf der Rückseite müssen korrekt in den vorgesehenen Bohrungen sitzen. Die Kartusche darf sich anschließend nicht mehr drehen lassen.
8. Kartuschenmutter [23] zunächst von Hand einschrauben und anschließend mit einem passenden Schlüssel festziehen.
9. Bauteile [22], [21], [20] und [19] in dieser Reihenfolge wieder montieren.

Zurück nach oben

5. Flache Ablaufsets & Siphons

Kleine Pack- und Einbaumaße sind bei vielen Camperausbauten besonders wichtig. Queensize Camper hat deshalb frühzeitig Lösungen entwickelt, mit denen sich der Spülenablauf besonders flach und platzsparend gestalten lässt.

Aktuelle Queensize Camper Spülen werden bereits mit einem flachen Ablaufset ausgeliefert. Dieses kann gemeinsam mit dem optional erhältlichen Queensize Camper Siphon verwendet werden.

Ein separates Umrüstset auf die flache, platzsparende Ablaufvariante ist bei aktuellen Spülen nicht mehr erforderlich. Dies war lediglich bei Queensize Camper Spülen der ersten Generation notwendig.
