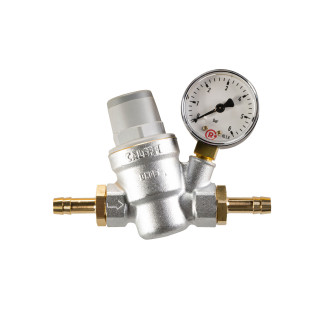

Druckminderer einstellbar 1-5,5 Bar mit Manometer und 2x Schlauchtülle 10mm

Druckminderer einstellbar mit Manometer

Schütze die empfindlichen Komponenten (Boiler, Trinkwasserfilter, aber z.B. auch einfache Kunststoff-Leitungsverbind) deiner Druckwasseranlage. Mit einem maximalen Eingangsdruck von 16 bar kommt dieser  Druckregler mit Manometer auch mit den stärksten Druckwasserpumpen in Reisefahrzeugen und Booten klar. Sein Ausgangsdruck ist zwischen 1 und 5,5 bar stufenlos einstellbar.


Kompakte Maße trotz Manometer

Die Schrägsitz-Bauweise ermöglicht eine platzsparende Installation trotz Manometer.

Antihaftbeschichtung

Die innenliegenden, beweglichen Teile bestehen aus einem Kunststoff mit einem geringen Haftkoeffizienten. Das beugt der Bildung von Kalkablagerungen vor, die die Hauptursache von Betriebsstörungen darstellen.

Besondere Membranform

Für eine präzise Druckregelung wurde für die Membran eine besondere Bauweise gewählt. Sie erhöht außerdem die Lebensdauer des Druckminderers, da sie widerstandsfähiger gegenüber plötzlichen Druckänderungen und verschleißfester ist.


Geräuscharmer Betrieb

Die große ausgangsseitige Kammer des Druckminderer sorgt für eine niedrigere Fließgeschwindigkeit. Das Geräusch, dass durch die Verengung des Durchflusses erzeugt wird, reduziert sich damit merklich. Im kleinen Wohnraum eines Reisefahrzeugs oder Bootes, trägt dies erheblich zu einer angenehmen Wohnatmosphäre bei.

Wartung möglich

Für eine lange Lebensdauer können Kartusche und Schmutzfang entnommen und gereinigt werden.


Spezifikationen:

• Max. Betriebsdruck, eingangsseitig: 16 bar
• Druckeinstellbereich ausgangsseitig: 1 - 5,5 bar
• Werkseinstellung: 3 bar
• Max. Betriebstemperatur: 80 °C
• Manometerskala: 0 - 10 bar
• Betriebsmedium: Wasser
• Anschlüsse 1/2" und 1" IG (ISO 228-1)
• Länge inkl. Schlauchtüllen: 139mm



Lieferumfang:

• Einstellbarer Druckminderer
• 2 x Schlauchtülle 10 mm
• Manometer

Hinweise zur Einstellung des Druckminderers:

Bei Verwendung von Boilern in Druckwassersystemen ist es wichtig den Druckminderer richtig einzustellen.
Verwendet man zum Beispiel einen Boiler, welchen einen Maximaldruck von 3 bar nicht überschreiten darf, muss der Druckminderer so eingestellt werden, dass der Eingangsdruck + der Maximaldruck des sich ausdehnenden heißen Wassers, 3 bar nicht überschreitet.

Die Druckeinstellung des Druckminderers muss auf Durchfluss erfolgen:
Der Druckminderer ist werkseitig auf einen Ausgangsdruck von 3 bar voreingestellt und lässt sich im Bereich von 1,0 bis 5,5 bar einstellen. Um den Druck richtig einstellen zu können, muss der Eingangsdruck mindestens 1 bar über dem gewünschten Ausgangsdruck liegen.
Zum Einstellen dreht man die oben sichtbare Stellschraube, bis zum Anschlag in Richtung Minus (-). Danach öffnet man die nächst gelegene Entnahmestelle, um Druck vom System zu lassen.
Nun dreht man die Stellschraube so lange in Richtung Plus (+) bis der gewünschte Druck auf dem Manometer zu sehen ist.

Die Installation und Wartung darf nur durch einen autorisierten Fachbetrieb
vorgenommen werden. Kunststoffteile nicht mit lösungsmittelhaltigen Pflegemitteln reinigen.
