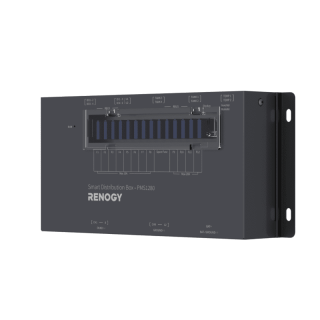

Renogy Smart Distribution Box PMS1280 – Intelligenter Stromverteiler 12/24V, 80 A, 12 Stromkreise

12 Stromkreise, 80 A Gesamtstrom

CH1 bis CH8 sind für jeweils maximal 10 A ausgelegt. CH9 bis CH12 versorgen Verbraucher mit jeweils bis zu 20 A. Für jeden Verbraucher stehen Plus- und Minusanschlüsse zur Verfügung. Die Lastanschlüsse sind als steckbare, verschraubte Anschlussblöcke ausgeführt.

Die gemeinsame Stromaufnahme aller Verbraucher darf 80 A nicht überschreiten. Aus den Einzelgrenzen der zwölf Kanäle ergibt sich kein höherer zulässiger Gesamtstrom. Berücksichtige bei der Planung sowohl die einzelnen Stromkreise, sowie die Summe der gleichzeitig betriebenen Verbraucher.

Verbraucher zentral bedienen

Die Smart Distribution Box PMS1280 lässt sich über Renogy ONE Vision, Renogy ONE Core und die Renogy App überwachen und steuern. Die integrierte Stromerfassung macht den Strombedarf der angeschlossenen Verbraucher sichtbar. Über ONE Vision lassen sich die Kanäle benennen sowie Betriebsarten und Überstromschutzwerte einstellen.

Ein kompatibles Renogy Control Panel ergänzt die Bedienung um direkten Zugriff auf Verbraucher und Szenen. In der Renogy App können Automatisierungsszenen angelegt werden. Für entsprechend geeignete DC-Leuchten steht eine Dimmfunktion zur Verfügung; sie ist nicht für beliebige Verbraucher vorgesehen.

Eine automatische Unterspannungsabschaltung und Wiederzuschaltung bei gestiegener Batteriespannung ergänzen das Lastmanagement.

Vier Tanks und zwei Temperaturen

Über vier Tankgeber-Anschlüsse kannst du beispielsweise Frisch- und Grauwasserfüllstände in die zentrale Überwachung einbinden. Unterstützt werden kapazitive Fünfdraht-Sensoren, resistive Zweidraht-Sensoren und analoge Füllstandsensoren mit 0–2,5 V Signalspannung.

Die Kompatibilität von Tankgebern anderer Hersteller und von analogen 0–2,5-V-Sensoren muss vor dem Anschluss geklärt werden. Über Renogy ONE Vision lassen sich Tankbezeichnungen, Sensortypen und Füllstandsalarme konfigurieren.

Zwei mitgelieferte NTC-Temperatursensoren mit jeweils 5 m Leitung erlauben Messungen an zwei Stellen, etwa im Innen- und Außenbereich. Der Messbereich beträgt −20 bis +80 °C bei einer Toleranz von ±3 °C. Auch Temperaturanzeigen und Alarme lassen sich über ONE Vision konfigurieren.

Schalter und Steuersignale einbinden

An die sechs digitalen Eingänge DI1 bis DI6 lassen sich mechanische Schalter anschließen. Die Zuordnung und Konfiguration erfolgt über Renogy ONE Vision. So können physische Schalter in die zentrale Verbraucherbedienung eingebunden werden.

Die beiden analogen Eingänge U1 und U2 dienen zur Erfassung einer Batteriespannung beziehungsweise eines Zündsignals. Sie sind Messeingänge und keine zusätzlichen Leistungseingänge für die Stromversorgung der Box.

Vier digitale Ausgänge stehen als Relais mit Schließerkontakten (COM/NO) zur Verfügung. Jeder Kontakt ist mit maximal 2 A bei 60 V DC belastbar. Diese Anschlüsse dienen der Einbindung externer Steuerungen oder Alarmsignale und sind von den zwölf 10-/20-A-Verbraucherausgängen zu unterscheiden.

Vernetzung mit Renogy ONE

Für kompatible Renogy-Energie- und Überwachungsgeräte stehen neun RBUS-Anschlüsse mit CAN- und RS485-Kommunikation bereit. Drei davon können geeignete angeschlossene Komponenten zusätzlich mit Spannung versorgen; sechs dienen ausschließlich der Kommunikation.

Ein separater RJ45-Display-Anschluss verbindet die Box mit Renogy ONE Core und versorgt dieses darüber mit Spannung. Ein zusätzlicher RJ12-Anschluss ermöglicht das Ein- und Ausschalten eines kompatiblen Renogy-Wechselrichters. Seine Leistungsversorgung erfolgt separat, nicht über diesen Fernsteueranschluss.

Die benötigten Kommunikationskabel, CAN-Abschlusswiderstände und Bedienelemente werden passend zum geplanten System ausgewählt. Bei Geräten anderer Hersteller ist die Schnittstellenkompatibilität vorab zu klären.

Absicherung und Montage

Für die zwölf Verbraucherkanäle sind einzelne Flachsicherungsplätze vorhanden: F1 bis F8 für maximal 10 A, F9 bis F12 für maximal 20 A. Zwei weitere Plätze dienen der Aufbewahrung von Ersatzsicherungen. Eine weiße Sicherungsanzeige kennzeichnet eine fehlende oder ausgelöste Sicherung; eine separate NET-LED zeigt den Kommunikationsstatus an.

Die steckbaren Batterie- und Lastanschlussblöcke werden verschraubt. Sensoren und Steuersignale werden über separate Push-in-Steckverbinder angeschlossen. Das trennt Leistungsverkabelung und Signalanschlüsse übersichtlich voneinander.

Die PMS1280 benötigt einen trockenen, gut belüfteten Einbauort im Innenraum ohne direkte Sonneneinstrahlung. Ihre Abmessungen betragen 340 × 157 × 66,4 mm. Ausreichend Freiraum für Verkabelung, Belüftung und Sicherungswechsel muss eingeplant werden. Die zulässige Betriebstemperatur der Box reicht von −20 bis +50 °C und ist vom größeren Messbereich der externen Temperatursensoren zu unterscheiden.

PMS1280 oder PMS1260?

Die PMS1280 ist die umfangreicher ausgestattete Wahl, wenn du zwölf statt acht Stromkreise, bis zu 80 statt 60 A Gesamtstrom sowie zusätzliche Tank-, Temperatur- und Schaltfunktionen benötigst. Die PMS1260 ist deutlich kompakter und bietet acht direkt am Gerät schaltbare Kanäle, integriertes Bluetooth und zwei Anschlüsse für resistive Tankgeber.

Beachte den Unterschied bei stärkeren Einzelverbrauchern: Die PMS1280 stellt vier Kanäle mit jeweils maximal 20 A bereit, die PMS1260 dagegen zwei Kanäle mit jeweils maximal 30 A. Ein Verbraucher mit mehr als 20 A passt deshalb nicht an einen einzelnen Lastkanal der PMS1280, auch wenn deren Gesamtstromgrenze höher liegt.

Technische Daten

Lieferumfang

• 1 × Renogy Smart Distribution Box PMS1280
• 2 × NTC-Temperatursensor mit jeweils 5 m Leitung
• Anschlussstecker-Set für Batterie-, Verbraucher-, Sensor- und Signalanschlüsse
• 4 × Montageschraube
• 1 × Bedienungsanleitung
