Zentralelektrik TEXU200

Zentralelektrik TEXU200 für Camper und Boot

Die TEXU-Familie mit TEXU200 und TEXU400, revolutioniert den Elektrik-Einbau. Die runde Zentralelektrik vereint viele Komponenten, die bisher einzeln gekauft werden mussten, in einem gemeinsamen Gesamtgehäuse. Platzausnutzung und Anzahl möglicher Verbindungen auf kleinstem Raum werden durch diese Form optimiert, der Aufwand für die Verkabelung des Systems bahnbrechend gesenkt. Dazu ermöglicht es eine Kosten- sowie Arbeitszeitersparnis bei gleichzeitiger Reduzierung von Fehlerquellen und höchstem Anwendungskomfort auch nach der Installation.


Einsparung von Kosten

Das TEXU200 ersetzt den Kauf einzelner Sicherungshalter und Busbars. Produktion, Verpackung und Versand von Einzelkomponenten mit entsprechenden Anschaffungspreisen entfallen, sowie wertvolle Rohmaterialien (insbesondere Kupfer) eingespart.
Durch den Wegfall von Crimpverbindungen wird weiterhin weniger Verbrauchsmaterial wie Kabelschuhe, Schrumpfschlauch usw. eingespart.
Aus diesen Vorteilen resultiert eine wesentlich günstigere Anschaffung im Vergleich zu Einzelkomponenten von gleichwertiger Qualität.

Einsparung benötigter  Installationsfläche

Die Zusammenführung von Einzelkomponenten in ein einziges, clever designtes Bauteil, führt weiter zu einem geringeren Bedarf an wertvollem Platz im Camper.

Die auffälligste Besonderheit der TEXU-Familie, das einzigartige, runde Design, ermöglicht die Zusammenführung der meisten Verbindungen auf kleinster Fläche


Einsparung von Arbeitszeit und Fehlerquellen

Die Zusammenführung von Sammelschienen und Sicherungshaltern, macht "nebenbei" die Hälfte aller Kabel-Crimpungen überflüssig! Es spart damit einen Heidenaufwand und weiteres Installationsmaterial wie Kabelschuhe, Schrumpfschläuche usw. Darüber hinaus bedeuten 50% weniger Crimpungen auch 50% weniger Stress mit Verbindungen, die (beim Einbau oder später beim Reisen) Ärger machen können.

Außerdem gehört das Stapeln von Kabelschuhen aufgrund unzureichender Masseverteilungen der Vergangenheit an, was ebenfalls einen entscheidenden Beitrag zu einer fachgerechten, funktionssicheren Installation darstellt.

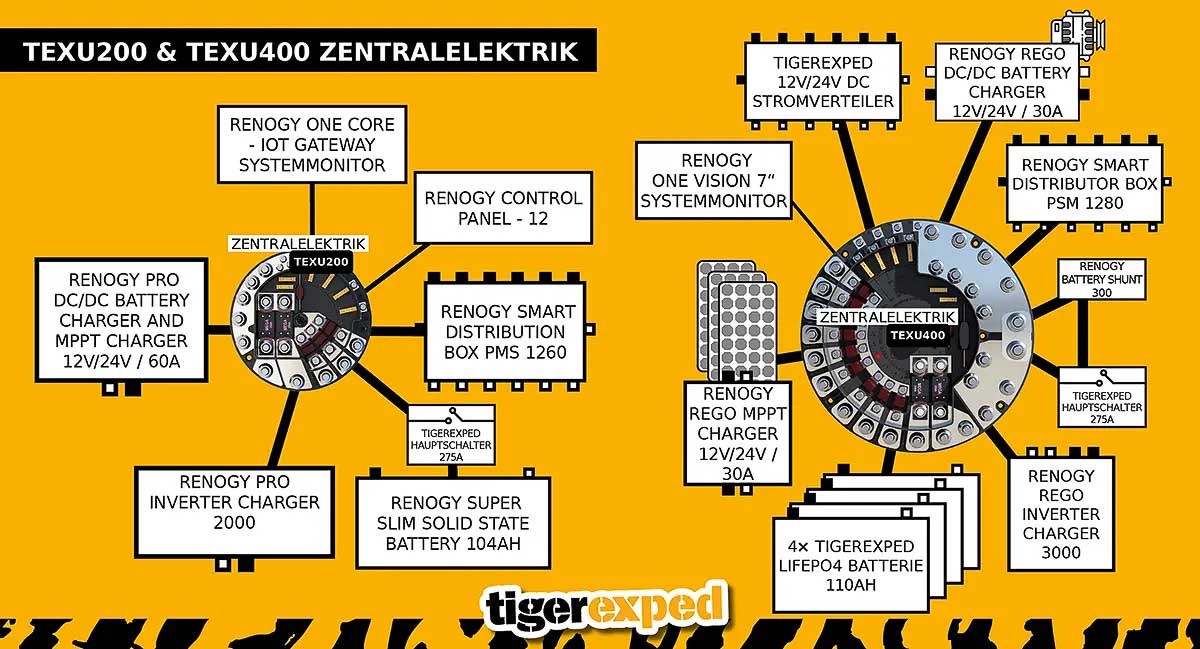

TEXU200 Bauteile und Funktionsübersicht

Geteilte Minus-Sammelschiene

Schließe 1 Batterie oder Batteriebank an, dazu 4 Hochstrom- und 4 Standardverbraucher.


Plus-Schiene für Bordakkus und Verbraucher

Schraubanschlüsse und Sicherungen

2x MEGA / AMG Sicherung max. 200A
3x MIDI / AMI Sicherung max 180A
4x ATO / ATC / ATP Sicherung max. 25A

Alle Anschlussbolzen sind aus korrosionsbeständigem Edelstahl, M8 und M4 mit Flanschmuttern, um Kabelschuhe bis zu 70 mm², bzw. bis zu 50 mm² sicher anzuschließen.

1:1 Masseverteilung

Schluss mit unzureichenden Masseverteilungen: Beim TEXU200 ist genau wie beim TEXU400, für jeden Plus- auch ein Minusanschluss vorhanden.


Zündgeschützt

Beide TEXU Zentralelektriken sind dank integriertem, umlaufendem Steg mit Dichtung zündgeschützt nach ISO 8846. Sie sind damit auch für die Montage im Motorraum zugelassen.


LED Ausfallkontrolle mit Lichtleitern

Lichtleiter lassen die LED Ausfallkontrolle direkt an der Beschriftung der Stromkreise im geschlossenen Deckel aufleuchten und ermöglichen so eine schnelle und sichere Diagnose. Ein Stickersatz zur Beschriftung ist im Lieferumfang enthalten.


Platz für Ersatzsicherungen

Das TEXU200 enthält zusätzliche Steckplätze für Ersatzsicherungen (1x MEGA, 1x MIDI, 2x ATO/ATC/ATP)

Komfortables Öffnen und Schließen

Der mittig auf dem Gehäusedeckel angeordnete Knauf lässt die Abdeckung problemlos öffnen und schließen und macht sogar einhändige Bedienung in beengten Platzverhältnissen möglich.


Technische Spezifikationen

Maximale Strombelastung 200A für 30 min. / 180A dauerhaft
Anschluss 1 Batterie oder einer zusammengeschlossenen Batteriebank
Anschlüsse für Verbraucher:
5 x M8 Bolzenanschluss (Absicherung mit 2 x MEGA bis zu 200/180 Ampere bei max. 70 mm² Kabelstärke und  3 x MIDI bis zu 120A bei max. 50 mm² Kabelstärke.)
4 x M4 (Absicherung mit ATP/ATO/ATC Flachstecksicherung bis zu 25A bei max. 6 mm² Kabelstärke.

Passendes Zubehör - am besten direkt mitbestellen:

- Qualitativ hochwertige Rohrkabelschuhe der Größen M8 und M4
Denke daran, dass Kabelschuhe doppelt gebraucht werden, einmal für Plus und einmal für Minus.
Für welchen Kabelquerschnitt passend du diese auswählen musst, richtet sich natürlich nach deinen jeweiligen Verbrauchern und muss entsprechend ausgerechnet werden.

- Fahrzeugleitung (FLY / FLRY)

- Sicherungen
