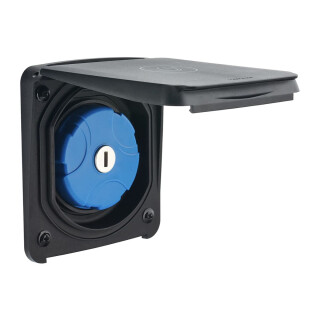

Frischwasser-Einfüllstutzen für Camper aus der Scanstrut Roam Serie
Frischwassertank einfach von außen befüllen: Der Scanstrut Roam Gravity Fill Water Inlet ist ein kompakter, abschließbarer Einfüllstutzen für die Schwerkraftbefüllung von Wassertanks in Campern, Wohnmobilen und Expeditionsfahrzeugen.
Der integrierte Entlüftungsanschluss unterstützt einen gleichmäßigen Wasserfluss beim Befüllen, während der um 18° nach unten geführte Einfüllstutzen das Wasser zuverlässig in Richtung Tank leitet. Befüllt werden kann ganz einfach mit einem Schlauch oder aus einem Wasserkanister.
Die wichtigsten Vorteile auf einen Blick
- Für die Schwerkraftbefüllung von Frisch- und Trinkwassertanks
- Wasserberührte Materialien nach NSF/ANSI 61 und WRAS
- Abschließbarer Einfülldeckel inklusive zwei Schlüsseln
- Integrierter Anschluss für die Tankentlüftung
- Für 35-mm- oder 38–40-mm-Füllschläuche geeignet
- 18° nach unten gerichteter Zulauf für gleichmäßige Befüllung
- Nur 70,5 mm Einbautiefe
- IP68 / IP69K an der Front bei geschlossenem Deckel
Frischwassertank direkt von außen befüllen
Der Roam Frischwasser-Einfüllstutzen verbindet die Außenwand des Fahrzeugs über einen groß dimensionierten Füllschlauch direkt mit dem Frischwassertank. Zum Befüllen wird der abschließbare Tankdeckel geöffnet und Wasser von außen eingefüllt.
Dafür ist kein fest angeschlossener Wasserdruck erforderlich. Der Tank wird über die Schwerkraft befüllt – beispielsweise mit einem Wasserschlauch auf dem Campingplatz oder auch aus einem Kanister.
Integrierte Entlüftung für gleichmäßiges Befüllen
Beim Befüllen eines geschlossenen Tanks muss die verdrängte Luft gleichzeitig entweichen können. Dafür besitzt der Einfüllstutzen einen separaten Anschluss für einen Entlüftungsschlauch mit 10 mm Innendurchmesser.
Die Tankentlüftung hilft dabei, Gegendruck im Tank zu vermeiden und ermöglicht einen gleichmäßigen Wasserfluss. Gleichzeitig reduziert sie das Risiko, dass Wasser beim Befüllen unnötig am Einfüllstutzen zurückstaut oder herausspritzt.
Der Einfüllkanal selbst ist um 18° nach unten geneigt. Dadurch wird das Wasser bereits am Einfüllstutzen in Richtung Tank geführt.
Für europäische und amerikanische Füllschläuche
Der rückseitige Füllanschluss ist zweistufig ausgeführt und kann an unterschiedliche Schlauchdurchmesser angepasst werden.
Die erste Stufe ist für einen Füllschlauch mit 35 mm Innendurchmesser vorgesehen. Die zweite Stufe eignet sich für Schläuche mit 38 bis 40 mm Innendurchmesser und entspricht damit dem in Europa verbreiteten Maß von etwa 1 1/2 Zoll.
Wird die 35-mm-Stufe nicht benötigt, kann sie entlang der vorgesehenen Führung entfernt werden. Das kann gleichzeitig zusätzlichen Platz schaffen, wenn die verfügbare Einbautiefe besonders knapp ist.
Für Trinkwasser geeignete Materialien
Die Bauteile, die unmittelbar mit dem eingefüllten Wasser in Kontakt kommen, bestehen aus glasfaserverstärktem Polypropylen. Scanstrut verwendet dafür Materialien, die die Anforderungen von NSF/ANSI 61 erfüllen und eine WRAS-Zulassung besitzen.
Damit ist der Einfüllstutzen für Frisch- und Trinkwassersysteme vorgesehen. Die weiteren Komponenten der Wasseranlage – insbesondere Füllschlauch, Entlüftungsleitung und Tank – sollten natürlich ebenfalls für Trinkwasser geeignet sein.
Abschließbarer Tankdeckel
Der eigentliche Wassereinfüllstutzen wird zusätzlich durch einen abschließbaren Verschluss geschützt. Zwei passende Schlüssel gehören zum Lieferumfang.
Damit lässt sich der Zugang zum Frischwassertank sichern – insbesondere praktisch bei Fahrzeugen, die auf öffentlichen Stellplätzen, Campingplätzen oder längere Zeit unbeaufsichtigt stehen.
Leicht zugänglich und einfach zu reinigen
Beim Trinkwassersystem spielt Sauberkeit eine wichtige Rolle. Der Einfüllbereich ist deshalb so konstruiert, dass er nach dem Öffnen gut zugänglich und einfach zu reinigen ist.
Die glatten wasserberührten Komponenten und der große Einfüllquerschnitt erleichtern die regelmäßige Reinigung des Bereichs, der beim Befüllen mit Schlauch, Kanister oder Umgebung in Kontakt kommen kann.
Wettergeschützt an der Fahrzeugaußenseite
Der Frischwasser-Einfüllstutzen ist für den dauerhaften Einbau an der Außenwand des Fahrzeugs entwickelt. Bei vollständig geschlossenem Deckel erreicht die Vorderseite die Schutzarten IP68 und IP69K.
Der Außendeckel ist vollständig gefedert und besitzt eine 90°-Halteposition. Für Schrauben und weitere Metallkomponenten verwendet Scanstrut korrosionsbeständigen 316er Marine-Edelstahl. Das Gehäuse ist außerdem auf UV-Beständigkeit ausgelegt.
Kompakter Einbau mit nur 70,5 mm Tiefe
Mit einer Einbautiefe von nur 70,5 mm lässt sich der Wasseranschluss auch dort integrieren, wo hinter der Fahrzeugaußenwand nur begrenzter Platz zur Verfügung steht.
Wie die übrigen Anschlüsse der Roam Serie wird der Frischwasseranschluss über eine zentrale Montageöffnung mit 95 mm Durchmesser eingesetzt. Eine Schaumdichtung zur Abdichtung gegenüber der Montagefläche gehört zum Lieferumfang.
Bei der Planung muss zusätzlich ausreichend Platz für den Füllschlauch und den Entlüftungsschlauch einschließlich ihrer erforderlichen Biegeradien berücksichtigt werden.
Technische Daten
| Allgemeine Angaben | |
| Hersteller | Scanstrut |
| Serie | Roam Series |
| Modell | SC-R-W1 |
| Produkttyp | Schwerkraft-Trinkwasser-Einfüllstutzen |
| Anwendung | Befüllung von Frisch- und Trinkwassertanks |
| Wasseranschlüsse | |
| Füllanschluss Stufe 1 | Für Schlauch mit 35 mm Innendurchmesser |
| Füllanschluss Stufe 2 | Für Schlauch mit 38–40 mm Innendurchmesser |
| Entlüftungsanschluss | Für Schlauch mit 10 mm Innendurchmesser |
| Neigung des Einfüllkanals | 18° nach unten |
| Befüllung | Schwerkraft, z. B. über Wasserschlauch oder Kanister |
| Verschluss | Abschließbarer Einfülldeckel |
| Schlüssel | 2 Stück inklusive |
| Material und Trinkwasser | |
| Wasserberührtes Material | Glasfaserverstärktes Polypropylen |
| Trinkwasser-Materialstandards | NSF/ANSI 61 und WRAS |
| Metallkomponenten | 316er Marine-Edelstahl |
| Einbau und Schutz | |
| Montageöffnung | Ø 95 mm |
| Einbautiefe | 70,5 mm |
| Schutzart | IP68 / IP69K, Front bei geschlossenem Deckel |
| Montagedichtung | Schaumdichtung inklusive |
| Deckel | Gefedert, mit 90°-Halteposition |
| UV-Beständigkeit | Für dauerhaften Außeneinsatz getestet |
| Konformität | |
| Zertifizierungen / Konformität | CE, RoHS, REACH |
Lieferumfang
- 1 × Scanstrut Roam Gravity Fill Water Inlet SC-R-W1
- 1 × abschließbarer Einfülldeckel
- 2 × Schlüssel
- 1 × Montagedichtung
