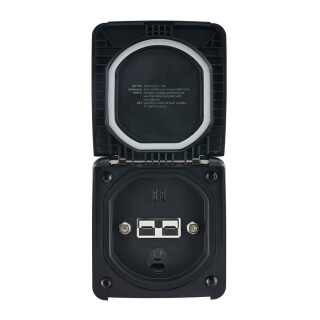

Scanstrut Roam Multi-Power Außenanschluss – Strom & Anschlüsse außen am Camper
Kompressor anschließen, Kühlbox draußen betreiben, Smartphone laden oder das SAT-/TV-Signal ins Fahrzeug führen: Der Scanstrut Roam Multi-Power Außenanschluss bündelt mehrere praktische Anschlüsse in einem einzigen wettergeschützten Gehäuse.
Unter dem gemeinsamen Deckel befinden sich ein Anderson SB50 Hochstromanschluss mit bis zu 50 A, zwei USB-C-Ladeanschlüsse, eine klassische 12-V-Steckdose sowie zwei F-Anschlüsse für Satellit und TV/Kabel. Damit eignet sich die Multi-Power Außenanschlussdose besonders für Camper, Expeditionsfahrzeuge und Reisemobile, bei denen verschiedene elektrische Verbraucher regelmäßig auch außerhalb des Fahrzeugs genutzt werden.
Die wichtigsten Vorteile auf einen Blick
- Anderson SB50 Hochstromanschluss mit bis zu 50 A
- Zwei USB-C-Anschlüsse mit PD- und QC-Unterstützung
- 12-V-Steckdose mit bis zu 15 A / 225 W
- Zwei F-Koaxialanschlüsse für SAT und TV/Kabel
- USB-C für 12- und 24-V-Bordnetze geeignet
- Anderson-Anschluss auch für 12-, 24- und 48-V-Systeme nutzbar
- IP68 / IP69K bei vollständig geschlossenem Deckel
- Einheitliche 95-mm-Montageöffnung der Roam Serie
Vier Funktionen in einem Außenanschluss
Statt mehrere einzelne Steckdosen und Anschlüsse über die Fahrzeugwand zu verteilen, kombiniert die Roam Multi-Power Außenanschlussdose vier unterschiedliche Schnittstellen unter einem gemeinsamen Deckel. Das sorgt für eine aufgeräumte Außenansicht und konzentriert häufig benötigte Anschlüsse an einer Stelle.
Die einzelnen Funktionen sind dabei elektrisch voneinander getrennt und werden passend zum jeweiligen Bordnetz und Einsatzzweck angeschlossen. Die Multi-Power Dose ist also keine Stromverteilung und enthält keinen gemeinsamen Spannungswandler.
Wichtig: Das Multi-Power Outlet stellt keine 230-V-Netzspannung bereit. Es kombiniert verschiedene DC- und Signalanschlüsse in einem Gehäuse.
Die 12-V-Steckdose, die USB-C-Ladeelektronik und der Anderson-Anschluss haben unterschiedliche Spannungs- und Strombereiche und müssen entsprechend der jeweiligen Fahrzeuganlage separat angeschlossen und abgesichert werden.
Anderson SB50 für leistungsstarke 12-, 24- oder 48-V-Verbraucher
Für Verbraucher mit höherem Strombedarf besitzt der Multi-Power Außenanschluss einen grauen Anderson SB50 Anschluss. Der Steckverbinder ist für bis zu 50 A ausgelegt und eignet sich damit beispielsweise für mobile Kompressoren, leistungsfähige Kühlboxen, Pumpen oder einen passend dimensionierten mobilen Wechselrichter.
Bei einem 12-V-System können über den Anschluss bei 50 A rechnerisch bis zu 600 W übertragen werden. Bei 24 V sind bis zu 1.200 W und bei 48 V bis zu 2.400 W möglich. Voraussetzung ist immer eine entsprechend dimensionierte Leitung, Absicherung und Installation.
Für die volle Strombelastbarkeit mit 50 A ist ein Leitungsquerschnitt von 6 AWG beziehungsweise rund 16 mm² vorgesehen. Je nach tatsächlicher Strombelastung können auch kleinere Original-Anderson-Kontakte für 10 mm² oder 4–6 mm² eingesetzt werden.
Die erforderlichen SB50-Kontakte zum Vercrimpen der Leitungen gehören nicht zum Lieferumfang. Für diesen Anschluss sollen ausschließlich Original-Anderson-Stecker und -Kontakte verwendet werden.
Die Spannungsangabe des Anderson-Anschlusses nicht mit den übrigen Anschlüssen verwechseln: Der SB50-Steckverbinder besitzt eine eigene elektrische Spezifikation und kann entsprechend ausgelegt in unterschiedlichen DC-Systemen verwendet werden. Daraus folgt nicht, dass die danebenliegende 12-V-Steckdose oder die USB-Elektronik dieselbe Spannung verträgt.
Zwei USB-C-Anschlüsse für Smartphone, Tablet & Co.
Die beiden integrierten USB-C-Anschlüsse besitzen eine Eingangsspannung von 10 bis 32 V DC und können deshalb direkt in 12- oder 24-V-Bordnetze integriert werden.
In einem 12-V-System stehen USB-C-Ladeprofile mit 5 V, 9 V und 12 V bei jeweils bis zu 3 A zur Verfügung. Bei Versorgung aus einem 24-V-Bordnetz kommen zusätzlich 15 V und 20 V mit bis zu 3 A hinzu. Damit können neben Smartphones und Tablets auch geeignete USB-C-Geräte mit höherer Ladeleistung versorgt werden.
Die USB-Ladeelektronik ist für kompatible Power-Delivery- und Quick-Charge-Geräte ausgelegt. Bei hoher Umgebungstemperatur oder direkter Sonneneinstrahlung kann sich die Elektronik zum Schutz vor Überhitzung vorübergehend abschalten.
Klassische 12-V-Steckdose mit bis zu 225 W
Für Geräte mit klassischem 12-V-Fahrzeugstecker steht zusätzlich eine 12-V-Steckdose zur Verfügung. Sie ist für Eingangsspannungen von 10 bis 15 V DC und Ströme bis maximal 15 A ausgelegt.
Damit sind bei 15 V maximal 225 W möglich. Wird die Steckdose mit der maximalen Belastung von 15 A beziehungsweise 225 W betrieben, begrenzt Scanstrut die Betriebsdauer auf 30 Minuten. Anschließend muss die Steckdose vor erneuter maximaler Belastung abkühlen.
Für einen zuverlässigen Kontakt muss der verwendete 12-V-Stecker eine Schaftlänge von mindestens 44 mm besitzen.
Besonders wichtig bei 24-V-Fahrzeugen: Die USB-C-Anschlüsse können direkt aus einem 24-V-Bordnetz versorgt werden – die 12-V-Steckdose nicht.
Soll die 12-V-Steckdose in einem Fahrzeug mit 24-V-Bordnetz verwendet werden, muss davor ein geeigneter 24-auf-12-V-Spannungswandler installiert werden.
SAT und TV sauber durch die Fahrzeugwand führen
Zwei zusätzliche F-Koaxialanschlüsse ermöglichen die Durchführung von Satelliten- und TV-/Kabelsignalen. Die Anschlüsse besitzen eine Impedanz von 75 Ohm und vernickelte Messingkontakte.
Damit kann beispielsweise auf dem Stellplatz eine externe Satellitenantenne oder ein Kabel-TV-Anschluss angeschlossen werden, ohne eine Leitung durch Fenster, Türen oder andere provisorische Öffnungen ins Fahrzeug führen zu müssen.
Für die interne Verkabelung empfiehlt sich ein geeignetes RG6-Koaxialkabel. Koaxial- und Stromleitungen sollten möglichst nicht unmittelbar parallel zueinander geführt werden, um Signalstörungen zu reduzieren. Werden mehrere Funktionen des Multi-Power Outlets gleichzeitig genutzt, können in ungünstigen Installationen ebenfalls Störungen im TV-Signal auftreten.
Wettergeschützt für die Fahrzeugaußenseite
Der Multi-Power Außenanschluss ist für den dauerhaften Einbau an der Außenwand des Fahrzeugs entwickelt. Bei vollständig geschlossenem und verriegeltem Deckel erreicht die Vorderseite die Schutzarten IP68 und IP69K.
Die hohe Schutzart gilt bei korrekter Montage auf einer ebenen, glatten und nicht porösen Fläche sowie vollständig komprimierter Dichtung. Während die Anschlüsse verwendet werden und der Deckel geöffnet ist, gilt diese IP-Einstufung nicht.
Der Deckel ist vollständig gefedert und besitzt eine 90°-Halteposition. Bei Nichtgebrauch und insbesondere während der Fahrt muss er vollständig geschlossen werden.
Einbau mit 95-mm-Montageöffnung
Wie bei den anderen Produkten der Roam Serie erfolgt der Einbau über eine zentrale Montageöffnung mit 95 mm Durchmesser sowie vier Befestigungspunkte. Eine Schaumdichtung für die Montagefläche gehört zum Lieferumfang.
Das Gehäuse misst rund 110 × 230 mm. Die größte rückseitige Einbautiefe entsteht im Bereich der USB-C-Elektronik und beträgt etwa 71 mm. Vor dem Bohren muss deshalb geprüft werden, ob hinter der vorgesehenen Montagefläche ausreichend Raum für Anschlüsse, Leitungen und Biegeradien vorhanden ist.
Getrennte Verkabelung und passende Absicherung
Die elektrische Installation muss für jeden Anschluss passend zu Spannung, maximalem Strom, Leitungslänge und verwendetem Kabelquerschnitt ausgelegt werden. Zwischen Batterie beziehungsweise Stromquelle und den jeweiligen Stromkreisen müssen geeignete Sicherungen oder Schutzschalter eingesetzt werden.
Besonders beim Anderson-Anschluss können hohe Ströme fließen. Leitungsquerschnitt, Absicherung und Anschlusstechnik müssen deshalb zur tatsächlich vorgesehenen Belastung passen. Scanstrut empfiehlt für den Anderson-Stromkreis zusätzlich einen geeigneten Trennschalter.
Technische Daten
| Allgemeine Angaben | |
| Hersteller | Scanstrut |
| Serie | Roam Series |
| Modell | SC-R-M1 |
| Produkttyp | Multi-Power Außenanschluss |
| Anschlüsse | Anderson SB50, 2 × USB-C, 12-V-Steckdose, 2 × F-Koaxial |
| Anderson SB50 | |
| Anschlusstyp | Anderson SB50, grau |
| Kompatible Original-Stecker | Anderson SB50, grau und schwarz |
| Maximaler Strom | 50 A mit 6-AWG-/16-mm²-Leitung |
| Maximale Leistung bei 12 V | 600 W |
| Maximale Leistung bei 24 V | 1.200 W |
| Maximale Leistung bei 48 V | 2.400 W |
| Spannungsbemessung des SB50-Steckverbinders | bis 600 V DC |
| Crimpkontakte | Nicht enthalten |
| Dual USB-C | |
| Eingangsspannung | 10–32 V DC, 12-/24-V-System |
| Maximaler Eingangsstrom | 6 A |
| USB-C Ausgang bei 12-V-System | 5 V / 3 A, 9 V / 3 A, 12 V / 3 A max. |
| USB-C Ausgang bei 24-V-System | 5 V / 3 A, 9 V / 3 A, 12 V / 3 A, 15 V / 3 A, 20 V / 3 A max. |
| Standby-Verbrauch | 0,01 W |
| Ladestandards | USB Power Delivery / Quick Charge kompatible Geräte |
| 12-V-Steckdose | |
| Eingangsspannung | 10–15 V DC |
| Maximaler Strom | 15 A |
| Maximale Leistung | 225 W |
| Betriebsdauer bei 15 A / 225 W | Maximal 30 Minuten |
| Minimale Stecker-Schaftlänge | 44 mm |
| Direkter Betrieb an 24 V | Nein – Spannungswandler auf 12 V erforderlich |
| SAT / TV | |
| Anschlüsse | 2 × F-Typ Koaxial |
| Material Kontakte | Vernickeltes Messing |
| Impedanz | 75 Ω |
| Anwendung | Satelliten- und TV-/Kabelsysteme |
| Einbau und Schutz | |
| Montageöffnung | Ø 95 mm |
| Außenmaße | ca. 110,3 × 229,7 mm |
| Maximale rückseitige Einbautiefe | ca. 70,5 mm |
| Schutzart bei geschlossenem Deckel | IP68 / IP69K, Vorderseite |
| Montagedichtung | Schaumdichtung inklusive |
| Deckel | Gefedert, mit 90°-Halteposition |
| Metallkomponenten | 316er Marine-Edelstahl |
| Konformität | |
| Zertifizierungen | CE, FCC, C-Tick, RoHS, WEEE |
Lieferumfang
- 1 × Scanstrut Roam Multi-Power Outlet SC-R-M1
- 4 × Befestigungsschrauben
- 1 × Montagedichtung
Wichtig: Leitungsquerschnitte und Absicherung müssen für jeden Stromkreis passend zu Bordnetzspannung, Leitungslänge und maximaler Stromaufnahme ausgelegt werden.
Die angegebenen Leistungen des Anderson-Anschlusses setzen eine entsprechend leistungsfähige Batterie, geeignete Leitungen, korrekt vercrimpte Original-Anderson-Kontakte und eine passende Absicherung voraus.
