Renogy Smart Distribution Box PMS1260 – Intelligenter Stromverteiler 12/24V, 60 A, 8 Stromkreise

8 Stromkreise, 60 A Gesamtstrom

Die Kanäle CH1 bis CH6 versorgen Verbraucher mit jeweils maximal 10 A. Für einen höheren Strombedarf stehen CH7 und CH8 mit jeweils bis zu 30 A bereit. Plus und Minus jedes Verbrauchers werden gemeinsam am zugehörigen Kanal angeschlossen. Das sorgt für eine übersichtliche Zuordnung der Leitungen.

Achte auf die Gesamtlast: Alle gleichzeitig betriebenen Verbraucher dürfen zusammen höchstens 60 A aufnehmen. Die maximalen Ströme der einzelnen Kanäle lassen sich nicht zu einem höheren zulässigen Gesamtstrom addieren.

Schalten per App oder am Gerät

Jeder Ausgang besitzt einen eigenen Schalter direkt an der Box. Eine integrierte LED zeigt den eingeschalteten Stromkreis an. So kannst du die Verbraucher auch ohne Smartphone oder zusätzliches Display direkt am Verteiler schalten.

Über das integrierte Bluetooth lässt sich die PMS1260 direkt mit der Renogy App verbinden. Damit kannst du Betriebsdaten einsehen, Einstellungen anpassen und Verbraucher ein- oder ausschalten. Alternativ stehen diese Funktionen über Renogy ONE Core oder Renogy ONE Vision zur Verfügung. In der App lassen sich außerdem Automatisierungsszenen anlegen.

Für eine kabelgebundene Ein-/Aus-Bedienung der Box ist der Anschluss einer optionalen Renogy RMS-P2 Fernbedienung vorgesehen. Sie schaltet die DC-Ausgänge und die Spannungsversorgung der RBUS-Anschlüsse ab. Ein darüber versorgtes Display benötigt deshalb eine separate Spannungsversorgung, wenn es eingeschaltet bleiben soll.

Tankfüllstände zentral erfassen

An TANK 1 und TANK 2 lassen sich zwei resistive Zweidraht-Füllstandsensoren anschließen, beispielsweise für Frisch- und Grauwasser. Unterstützt werden die Widerstandsbereiche 0–190 Ω und 240–33 Ω. Die Voreinstellung ist 0–190 Ω; eine Anpassung ist über Renogy ONE Vision oder die App möglich.

Die Füllstände kannst du über die Renogy App, Renogy ONE Core oder Renogy ONE Vision kontrollieren. Über ONE Vision lassen sich unter anderem Tankbezeichnungen und Füllstandsalarme konfigurieren. Die Tankgeber werden passend zur Anlage separat benötigt.

Vernetzung und Wechselrichter

Zwei RBUS-Anschlüsse ermöglichen die Kommunikation über CAN oder RS485 mit kompatiblen Renogy-Komponenten. Beide Anschlüsse können geeignete Geräte wie Renogy ONE Core, Renogy ONE Vision oder das Renogy Control Panel auch mit Spannung versorgen. Bei größeren Installationen lassen sich bis zu vier PMS1260 über RBUS vernetzen; jede Box erhält dafür eine eigene CAN-Adresse.

Ein zusätzlicher RJ12-Fernsteueranschluss erlaubt das Ein- und Ausschalten eines kompatiblen Renogy-Wechselrichters. Er dient der Steuerung, nicht der Leistungsversorgung des Wechselrichters. Ein passendes Verbindungskabel wird separat benötigt.

Absicherung und Einbau

Batteriezuleitung und Verbraucher werden über Schnellanschlussklemmen mit Hebel angeschlossen. Die Flachsicherungen sind bereits vorinstalliert und über die Abdeckung zugänglich. Für CH1 bis CH6 sind Sicherungen bis maximal 10 A, für CH7 und CH8 bis maximal 30 A vorgesehen.

Die Box erfasst den Strom der angeschlossenen Verbraucher und besitzt Überlast- und Kurzschlussschutz sowie eine Übertemperaturabschaltung. Eine automatische Unterspannungsabschaltung mit Wiederzuschaltung bei gestiegener Batteriespannung ergänzt die Verbrauchersteuerung. Die Übertemperaturabschaltung berücksichtigt sowohl die interne Temperatur als auch die Strombelastung.

Montiert wird die PMS1260 auf einer ebenen Fläche im trockenen, gut belüfteten Innenraum, geschützt vor direkter Sonne. Mit 221 × 118 × 42,8 mm bleibt der Verteiler kompakt. Für Anschlussleitungen, Belüftung und den Sicherungswechsel muss ausreichend Platz frei bleiben.

PMS1260 oder PMS1280?

Die PMS1260 ist die kompaktere Wahl für bis zu acht Stromkreise und zwei resistive Tankgeber. Besonders interessant sind ihre beiden 30-A-Ausgänge. Die PMS1280 bietet dagegen zwölf Stromkreise, insgesamt bis zu 80 A, vier Tankgeber-Anschlüsse, zwei Temperatureingänge sowie zusätzliche digitale Ein- und Ausgänge.

Mehr Gesamtstrom bedeutet dabei nicht mehr Strom je Anschluss: Die stärksten Verbraucherkanäle der PMS1280 sind auf jeweils 20 A begrenzt, bei der PMS1260 auf jeweils 30 A. Für die Auswahl zählen deshalb nicht nur die Anzahl der Verbraucher, sondern auch deren einzelne Stromaufnahmen.

Technische Daten

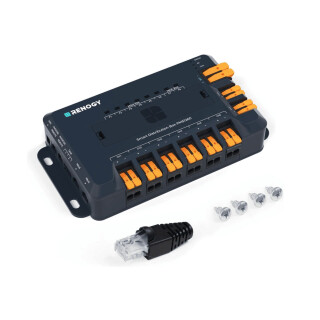

Lieferumfang

• 1 × Renogy Smart Distribution Box PMS1260 mit vorinstallierten Flachsicherungen
• 1 × RJ45-CAN-Abschlusswiderstand
• 4 × Montageschraube
• 1 × Bedienungsanleitung
