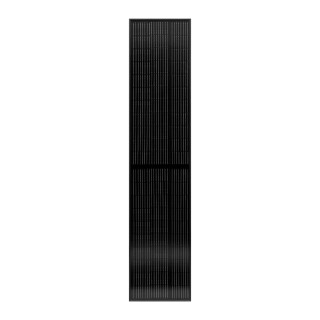

Solarpanel 80Wp "ULTRAblack tiger 80", 1385x300 mm

Solarpanel aus der Serie "ULTRAblack tiger" mit 80 Wp

Technische Spezifikationen

Bypass-Dioden: 3
Zellen pro Modul: 3 × 21
Leistungstoleranz: ±3 %
Nennspitzenleistung: 80 Wp
Nennspannung: 37,86 V
Nennstrom: 2,16 A
Temperaturkoeffizient der Leistung: -0,32 %/°C
Temperaturkoeffizient der Spannung: -0,26 %/°C
Temperaturkoeffizient des Stroms: 0,046 %/°C
Leerlaufspannung: 44,53 Voc
Kurzschlussstrom: 2,31 Asc
Solarzellen: Topcon-Solarzelle
Zellenwirkungsgrad: 25 %
Betriebstemperatur: -40 bis +85 °C
Max. Systemspannung: 600 V DC
Maße: 1385 x 300 mm


Höchster Wirkungsgrad mit Topcon n-Type Solarzellen

Setze auf maximale Energieausbeute: Unsere ULTRAblack tiger Solarmodule sind mit hochmodernen Topcon n-Type Solarzellen ausgestattet, die mit einem beeindruckenden Zellwirkungsgrad von 25% bei diesem Modul zu den leistungsfähigsten Zellen am Markt gehören.

Diese Technologie sorgt dafür, dass du auch bei begrenztem Platz auf dem Dach deines Campers, Vans oder Expeditionsmobils das Optimum an Solarstrom gewinnst.


Mehr Ertrag bei Teilverschattung dank cleverer Verschaltung und Bypassdioden

Auf Tour lassen sich Teilverschattungen der Solarpaneele durch Bäume oder Gebäude oft nicht vermeiden. Unsere Module nutzen daher eine geschickte Verschaltung und Bypassdioden, um Leistungsverluste bei Verschattung einzelner Bereiche deutlich zu minimieren. So bleibst du auch bei schwierigen Bedingungen maximal versorgt.

Robuste Technik für den Einsatz auf Wohnmobil und Camper

Die Module sind für den Einsatz unter allen Reisebediungen konzipiert: Betriebstemperaturen von -40 bis +85°C und begrenzte Abmessungen für geringere Vibrationsanfälligkeit bei der Fahrt sorgen dafür, dass du an jedem Ort und auch noch nach Rüttelpisten mit autarken Sonnenstrom versorgt wirst.


Stylisch aber unauffällig – kompromisslos schwarzes Design

Das komplett schwarze Design dieser Solarmodule sorgt dafür, dass das Modul sich nahtlos und edel in das Gesamtbild deines Fahrzeugs einfügt.


Das Solarpanel am Wohnmobil anschließen

Der Anschluss erfolgt rückseitig über zwei vorkonfektionierte, 90cm lange Kabel mit Steckern nach MC4-Standard.

Zur wasserdichten Dachdurchführung empfehlen wir entweder die Multi Kabeldurchführung oder einzel- (6-10mm) und doppelte, horizontale Kabeldurchführungen (5-6 mm) von Scanstrut.


Mehr Informationen zum Aufbau deiner Solaranlage

Um das Solarpanel mit der Batterie zu verbinden wird immer ein Solarladeregler benötigt. Dazu brauchst du Solarlitze in der entsprechenden Länge, einen MC4-Stecker und MC4-Buchse (siehe unsere Kategorie Solar Installationsmaterial)

Wir empfehlen den Solarregler SmartSolar von Victron Energy (Größe bitte passend auswählen). Möchtest Du mehrere Paneele zusammenschließen, wird ein größerer Regler benötigt. Welchen Regler Du benötigst, kannst Du wie folgt herausfinden:

Die Werte eines MPPT 75/15 z.B. bedeuten, maximal 75V Leerlaufspannung des Panels (Voc) und maximal 15A Nennladestrom. Der Voc-Wert steht bei jedem Panel im Datenblatt, der Nennladestrom muss errechnet werden.

Rechenbeispiel:

Unser Solarmodul black tiger 100 hat einen Voc von 37,20V. Das ist weniger als 75V und somit ist der Solarregler mit 75V Leerlaufspannung ausreichend.
Um den Nennladestrom zu berechnen dividiert man die Nennleistung durch 12,8V: Also 100Wp geteilt durch 12,8V ergibt 7,81A. Das ist kleiner als 10 und daher ist der Solarregler MPPT 75/10 für unser black tiger 100 verwendbar.

Eine ausführliche Erklärung zur Berechnung des Ladereglers gibt es auch hier in unserem Online-Magazin, sowie weitere Artikel, die dich zum Thema Solaranlage im Wohnmobil bestimmt interessieren.
