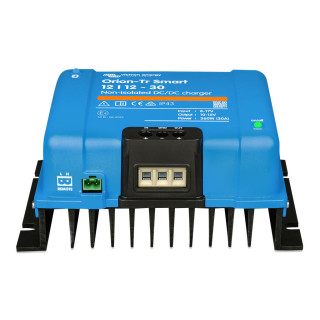

Orion-Tr Smart 12/12-30A (360W) Non-isolated DC-DC charger

Orion-Tr Smart DC-DC Ladewandler - Kompatibel mit intelligenten Lichtmaschinen

Der Victron DC-DC Ladewandler Orion-Tr Smart zum Laden der Wohnraumbatterie während der Fahrt, ist kompatibel mit sog. intelligenten Lichtmaschinen in Euro 6, Euro 5+ und Euro 5 Fahrzeugen in 12V Systemen. Oft wird bei Ladewandlen, die die die Bordbatterien über die Lichtmaschine laden, auch von B2B Lader oder Ladebooster gesprochen.

Konfigurationsmöglichkeiten und Überwachung per Bluethooth.

Geeignet für Lithium- und Blei-Batterien (AGM, Gel, Blei-Säure, LiFePO4).

Um die Ausgangsleistung zu erhöhen, können mehrere Geräte parallel geschaltet werden.

Geeignet für hohe Temperaturen bis 55 °C mit einer vollen Nennleistung bis 40 °C.

Nicht isolierte Version.

Optimiertes und überwachtes Laden

Der Drei-Stufen-Ladealgorithmus (Konstantstrom – Konstantspannung – Ladeerhaltungsspannung) im Orion Tr-Smart DC-DC Ladewandler sorgt durch angepasstes Laden der Batterie für lange Lebensdauer des Akkus und optimale Leistung.

Überwachtes Laden ist insbesondere in Fahrzeugen mit Lithiumsystemen auch wichtig, um die Lichtmaschine selbst vor Überlastung zu schützen.

Anpassbare Ladealgorithmen

Die Ladekennlinie lässt sich programmieren und exakt auf die Bedürfnisse der verwendeten Batterieart einstellen. Dazu verfügt das Gerät über acht vorprogrammierte Batterieeinstellungen.


Konfiguration und Kontrolle

Mehrere Parameter lassen sich via Bluetooth auf Apple- und Android-Smartphones, Tablets oder anderen Geräten konfigurieren und in der VictronConnect App individuell anpassen.

Motorlauferkennung

Intelligente Lichtmaschinen in Euro 5, 5+, Euro 6 Fahrzeugen, werden zur Kraftstoffeinsparung abgeschaltet, wenn die Starterbatterie voll geladen ist. Die im Orion-Tr Smart DC-DC Ladewandler integrierte Motorlauferkennung registriert, dass die Lichtmaschine nicht aufgrund eines stehenden Motors abgeschaltet ist, um ein Entladen der Starterbatterie zu verhindern. Es müssen hierfür keinerlei weitere Verkabelungen oder Installation vorgenommen werden.

Batterietrennung

Läuft der Motor nicht, werden Starter- und Wohnraumbatterie automatisch voneinander getrennt.

Eingangsspannungssperre

Schaltet ab, wenn die Eingangsspannung unter den Sperrwert fällt. Wenn die Eingangsspannung wieder ansteigt, wird der Ladewandler automatisch wieder aktiv. Auch dieser Wert ist mit der Victron App einstellbar.

Ferngesteuerte Ein-/Aus-Schaltung

Der Ladewandler kann über die VictronConnect-App oder mit einem fest verdrahteten Remote Ein-/Ausschalter, bzw. das Batteriemanagementsystem (BMS) aktiviert und deaktiviert werden.

Sicherer Betrieb

Der Orion-Tr Smart Ladewandler verfügt über einen Überhitzungsschutz und Lastminderung bei hohen Temperaturen. Er ist zudem Überlastgeschützt, Kurzschlussgeschützt und auch der Steckverbinder verfügt über einen Übertemperaturschutz.

Technische Daten

Eingangsspannungsbereich: 10-17 V
Unterspannungsabschaltung: 7 V
Unterspannungsneustart: 7,5 V
Ausgangsnennspannung: 12,2V
Einstellbereich Ausgangsspannung: 10-15 V
Toleranz Ausgangsspannung: +/- 0,2 V
Ausgangsrauschen: 2 mV rms
Kont. Ausgangsstrom bei Ausgangsnennspannung und 40°C: 30 A
Maximaler Ausgangsstrom (10 s) bei Ausgangsnennspannung minus 20%: 40 A
Kurzschlussausgangsstrom: 60 A
Kont. Ausgangsleistung bei 25°C: 430 W
Kont. Ausgangsleistung bei 40°C: 360 W
Wirkungsgrad: 87%
Kein Lasteingangslaststrom: < 80 mA
Ruhestrom: < 1mA
Betriebstemperaturbereich -20 bis +55°C (Minderung der Leistung um 3% pro °C über 40°C)
Luftfeuchtigkeit Max. 95%, nicht kondensierend
Gleichstrom-Anschluss Schraubklemmen
Maximaler Kabelquerschnitt 16 mm² (AWG6)
Gewicht: 1,8 kg
Abmessungen HxBxT: 130 x 186 x 70 mm (5,1 x 7,3 x 4,0″)
