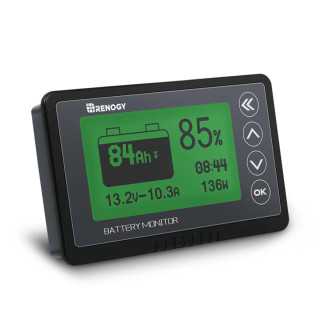

Batteriemonitor mit Smart-Shunt, 500A - RENOGY CORE

Batteriemonitor mit Smart-Shunt 500A

Wenn du dein Bordnetz verstehen willst, brauchst du mehr als eine Spannungsanzeige. Der Renogy Batteriemonitor misst den tatsächlichen Stromfluss über einen Shunt und berechnet daraus den Ladezustand deiner Batterie – deutlich genauer als einfache Voltmessungen.


Präzise Batterieüberwachung statt Schätzen

Alle relevanten Werte werden kontinuierlich erfasst:

• Spannung
• Strom (Laden/Entladen)
• verbrauchte Energie
• verbleibende Kapazität
• Ladezustand (SOC in %)

So bekommst du ein realistisches Bild davon, wie viel Energie dir wirklich zur Verfügung steht.


Shunt-Messung für echte Genauigkeit

Der mitgelieferte 500A-Shunt wird in die Minusleitung integriert und misst den gesamten Stromfluss deiner Batterie. Dadurch erreicht das System eine hohe Messgenauigkeit von etwa ±1 % für Spannung, Strom und Kapazität.

Das ist entscheidend, wenn du dein System sauber planen oder zuverlässig betreiben willst.


Für nahezu alle Batteriesysteme geeignet

Der Batteriemonitor ist flexibel einsetzbar und unterstützt:

• LiFePO4 (Lithium)
• Lithium-Ionen
• AGM, Gel und Blei-Säure
• Nickel-Metallhydrid

Er arbeitet mit Batteriesystemen von 10 V bis 120 V und misst Ströme bis 500 A.

Damit passt er sowohl in klassische 12 V-Setups als auch in größere Systeme.


Alarm- und Schutzfunktionen

Du kannst individuelle Grenzwerte definieren. Bei Über- oder Unterspannung bzw. kritischer Kapazität warnt dich das Gerät mit optischem Alarm – so schützt du deine Batterie zuverlässig vor Tiefentladung.


Datenspeicherung und geringer Eigenverbrauch

Alle wichtigen Daten bleiben gespeichert, auch wenn das System spannungslos ist.

Der Eigenverbrauch ist dabei sehr gering:

Betrieb: ca. 10–15 mA
Standby: ca. 1–2 mA

Damit kannst du den Monitor dauerhaft angeschlossen lassen, ohne dein System nennenswert zu belasten.


Einbau im Fahrzeug

Der Einbau ist einfach und typisch für Shunt-basierte Systeme:

• Shunt in die Minusleitung setzen
• Anzeigeeinheit im Innenraum montieren
• Verbindung über das mitgelieferte Kabel herstellen

Das lange Anschlusskabel ermöglicht eine flexible Platzierung des Displays im Camper.


Technische Daten

Betriebsspannung: 10 – 120 V
Messbereich: bis 500 A
Genauigkeit: ±1 % (Spannung, Strom, Kapazität)
Eigenverbrauch Betrieb: 10–15 mA
Eigenverbrauch Standby: 1–2 mA
Kapazität einstellbar: 0,1 – 9999 Ah
Temperaturbereich: -10 °C bis +60 °C
Abmessungen Display: ca. 99 × 61 × 18 mm
Gewicht: ca. 75 g
Anzeige: LCD mit Hintergrundbeleuchtung
Shunt: 500 A, extern

Lieferumfang

1x Batteriemonitor
1x Shunt
1x Halterung für Shunt
1x 6m abgeschirmtes Kabel
1x B+ Kabel, 1m
