Dieselheizung Boot Einbauset mit Autoterm Air (Planar) Heizgerät, Bordwanddurchführung und Zubehör

Das Einbauset Dieselheizung Boot und Yacht

Seit vielen Jahren bewähren sich die Heizungen von Autoterm, die unter dem Namen Planar 2D und Planar 44D bekannt geworden sind, in Reisefahrzeugen zu Lande und zu Wasser. Inzwischen hat das Produkt einen neuen Namen erhalten, doch die robuste, zuverlässige Technik bleibt.

Das tun auch die weiteren Vorteile der jetzt Autoterm Air genannten Luftstandheizungen. Ohne Garantieverlust dürfen sie auch vom Laien in Camper oder Boot verbaut werden. Zu beachten sind dafür natürlich die Montagehinweise und Einbaurichtlinien, die eine fachgerechte Installation und damit einen sicheren, einwandfrei funktionierenden Betrieb der Heizung gewährleisten.

Erkennbar auf Sicherheit getestet, sind alle Heizgeräte von Autoterm durch die Vergabe des E-Prüfzeichens (e2). Sie können somit eintragungsfrei verbaut werden.

Was macht diese Heizung "Marine"

Es gibt keine Spezialheizungen für den Marine-Bereich, die Heizung an sich ist zu 100% identisch zu den in Landfahrzeugen verbauten Modellen. Im Handel werden immer wieder spezielle "Marine-Kits" angeboten, die aber allesamt lediglich eine Zusammenstellung irgendwelcher Komponenten darstellen, aber keinesfalls eine spezielle Heizung enthalten.

Welchen Vorteil bietet unser Marine-Kit dann?

Da jedes Boot oder Schiff anders ist, haben wir uns lange geweigert ein “Marine-Kit” anzubieten. Es gibt eben mehr als eine Art der Bordwanddurchführung, mehr als eine Art der Heizungsmontage usw. Das heißt ein festes Kit macht überhaupt keinen Sinn, es sei denn, wir verschweigen schlichtweg die Vielfalt der Möglichkeiten und liefern einfach IRGENDwas. Das passt leider nicht zu uns, daher haben wir uns etwas überlegt:

Das individuell zusammenstellbare Kit für den Boot Standheizungseinbau

Wir haben unseren Shop so gestaltet, dass die betreffenden Komponenten frei konfigurierbar sind. Durch die Möglichkeit der individuellen Zusammenstellung haben wir für jede Einbausituation die passende Lösung parat.

Autoterm Heizungen für Wasser und Landfahrzeuge

Leistung

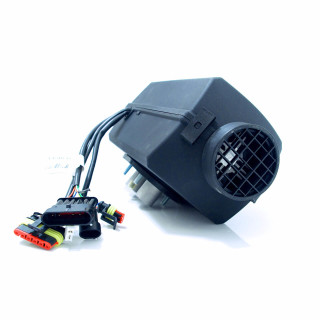

Das Heizungs-Einbauset Boot beinhaltet eine Diesel Luftstandheizung der Marke Autoterm.

Erhältlich sind Heizgeräte mit knapp 2 (Autoterm Air 2D) oder mit 4 kW (Autoterm Air 4D) Heizleistung.

Grundsätzlich sollte die Heizung passend zum Volumen des zu beheizenden Raumes ausgewählt werden und nicht mit zu viel Heizleistung, da ein ständiges Laufen auf nur niedrigster Stufe zum Verrußen der Brennkammer führt. Gelegentliches Freibrennen auf höchster Leistungsstufe ist in jedem Fall ratsam und gewährleistet eine lange Lebensdauer des Heizgerätes.

Sowohl die 2 kW wie auch die 4 kW Heizung sind für 12 V oder 24 V Bordnetzspannung verfügbar. Bitte bei der Bestellung also Leistung und Versorgungsspannung entsprechend auswählen.

e-Pfüfzeichen

Autoterm-Heizungen dürfen ohne Garantieverlust auch vom Bootsbesitzer selbst verbaut werden (Herstellerangaben für die Installation müssen selbstverständlich beachtet werden).

Sie sind außerdem mit einem e-Pfüfzeichen (e2) versehen. Das heißt, dass Ihr Einbau keiner Eintragung oder Abnahme bedarf.

Selbstständige Höhenanpassung

Autoterm Diesel Luftstandheizungen besitzen ein Höhenkit, dass die Kraftstoffzufuhr selbstständig veränderten Luftdruckbedingungen anpasst. Einer Bootstour auf dem Titiccaca-See auf 3800 m ü.NN. steht also nichts im Wege.

Bedienpanels

Zur Bedienung der Heizung können unterschiedliche Bedienpanels eingesetzt werden.

PU-5: Ein einfaches Bedienelement mit Drehregler zur Einstellung einer Leistungsstufe. Ein separat erhältlicher Temperaturfühler kann für die Regulierung via Temperaturmodus angeschlossen werden.

PU-27: Ein elektronisches Bedienpanel mit OLED-Display und integriertem Temperatursensor (Kabellänge 1,8 m), dass zusätzlich über eine Timerfunktion verfügt. Menüführung in Englisch und Russisch, Bedienungsanleitung auch in Deutsch.

Fernsteuerung

Der Kabelbaum der Heizung verfügt über einen Not-Schalteingang, der oft zur Nutzung einer eigenen Fernbedienung herangezogen wird. Das Heizgerät kann dann über Dauerkontakt oder Impulssignal reguliert oder ein- und ausgeschaltet werden.

Technische Daten

Betriebsspannung: 12 V oder 24 V

Heizleistung 2D: 0,8 kW (min), 1,8 kW (max)
Heizleistung 4D: 1,0 kW (min), 4 kW (max)

Luftvolumenstrom 2D: 34 m3/h (min), 75 m3/h (max)
Luftvolumenstrom 4D: 70 m3/h (min), 168 m3/h (max)

Kraftstoffverbrauch 2D: 0,1 l/h (min), 0,24 l/h (max)
Kraftstoffverbrauch 4D: 0,12 l/h (min), 0,51 l/h (max)

Leistungsaufnahme 2D:  10 W (min), 29 W (max)
Leistungsaufnahme 4D: 10 W (min), 57 W (12V) / 56 W (24V) (max)

Warmluftverrohrung 2D: 60 mm System
Warmluftverrohrung 4D: 90 mm System

Abmessungen:

Autoterm Air 2D: 310x119x145 mm
Gewicht der Heizung ohne Zubehör: 2,86 kg

Autoterm Air 4D: 402x157x188 mm
Gewicht der Heizung ohne Zubehör: 5,5 kg


Lieferumfang des Einbau-Sets für Boot und Yacht

Heizgerät mit 2 oder 4 kW Heizleistung in 12 oder 24 V. Bitte entsprechend auswählen
Bedienteil PU-5 oder PU-27, Kabellänge 1,8m (bitte entsprechend auswählen)
Autoterm Kraftstoffpumpe “Extra Leise”
Abgasschalldämpfer
Gummihalter Dosierpumpe
Kabelbaum Dosierpumpe
Kabelbaum Heizgerät
Ansaugluftschlauch mit integriertem Schalldämpfer
Hitzeschutzschlauch
Endstück Abgasrohr und Schelle
Tankansaugrohr
Kraftstoffleitung, gesamt 5,5 m
Kraftstoffschlauch als Leitungsverbinder (wenn nötig Stücke passend teilen)
1 m Abgaswellrohr Metall
Abgasschalldämpfer Edelstahl
Montagematerial (Schrauben, Muttern, Schellen, Schrumpfschlauch, Kabelbinder)
Bedienungsanleitung
Bordwanddurchführung und Zubehör je nach Konfiguration
