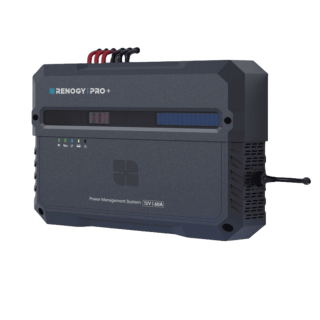

Renogy Nexus 60A Power Management System is All-in-One

Eine zentrale Energieverwaltung statt vieler Einzelgeräte

Bei einer klassischen Bordelektrik werden Netzladegerät, Ladebooster, Solarregler, Sicherungsverteilung, Überwachungsfunktionen und Schaltmodule häufig einzeln geplant und miteinander verbunden. Das Renogy Nexus fasst viele dieser Funktionen in einer zentralen Einheit zusammen.

Das sorgt für einen klar strukturierten Systemaufbau und schafft eine gemeinsame Basis für Laden, Energieverteilung, Verbrauchersteuerung und Überwachung. Besonders interessant ist das für Camper, Wohnmobile, Caravans und ausgebaute Vans mit einem 12-V-Bordnetz, die ihre Energie aus mehreren Quellen beziehen.

Das Nexus ist dabei nicht nur ein Ladegerät. Es bildet den zentralen Knotenpunkt zwischen Landstromanschluss, Solaranlage, Lichtmaschine, Aufbaubatterie und den angeschlossenen 12-V-Verbrauchern.

Drei Ladewege mit intelligenter Priorisierung

Je nach Fahrsituation, Stellplatz und verfügbarer Energiequelle kann das Nexus die Aufbaubatterie über Landstrom, Lichtmaschine oder Solar laden. Mehrere Quellen lassen sich außerdem gleichzeitig nutzen.

Das System kann folgende Kombinationen verarbeiten:

• Landstrom und DC-DC-Ladung über die Lichtmaschine
• Landstrom und Solar
• Solar und DC-DC-Ladung über die Lichtmaschine
• Landstrom, Solar und DC-DC-Ladung gleichzeitig

Der maximale gemeinsame Ladestrom beträgt 60 A. Die einzelnen Ladegeräte liefern dabei nicht jeweils zusätzlich 60 A, sondern werden innerhalb des Power Management Systems abhängig von den verfügbaren Quellen und den hinterlegten Ladeprioritäten kombiniert.

Ladeprioritäten

• Landstrom und Solar: Landstrom vor Solar
• Landstrom und DC-DC: Landstrom vor Lichtmaschine
• Solar und DC-DC: Solar vor Lichtmaschine
• Landstrom, Solar und DC-DC: Landstrom vor Solar vor Lichtmaschine

35-A-AC-DC-Ladegerät für Landstrom

Das integrierte Netzladegerät ermöglicht das Laden der Aufbaubatterie über einen externen AC-Anschluss. Der maximale Ladestrom aus dieser Quelle beträgt 35 A.

30-A-DC-DC-Ladebooster für die Lichtmaschine

Der integrierte DC-DC-Ladebooster ist für ein 12-V-zu-12-V-System ausgelegt und liefert bis zu 30 A beziehungsweise maximal 450 W. Er kann sowohl mit konventionellen als auch mit intelligent geregelten Lichtmaschinen eingesetzt werden.

Für die Erkennung des Motorbetriebs stehen zwei Betriebsarten zur Verfügung. Im IGN-Modus kann ein Zündsignal am D+-Eingang genutzt werden. Im ALT-Modus erfolgt die Start- und Stopperkennung anhand der Spannung der Starterbatterie, wobei unterschiedliche Schaltschwellen für konventionelle und intelligente Lichtmaschinen vorgesehen sind.

30-A-MPPT-Solarregler für bis zu 800 W Solarleistung

Der integrierte MPPT-Solarregler ist für eine Solarmodulleistung von bis zu 800 W und eine PV-Leerlaufspannung von 15 bis maximal 42 V Voc ausgelegt. Der maximale Solarladestrom beträgt 30 A.

Wichtig bei der Planung deiner Solaranlage: Die Leerlaufspannung aller in Reihe geschalteten Module darf auch bei niedrigen Temperaturen die zulässigen 42 V Voc nicht überschreiten.

Integrierte 12-V-Verteilung mit 14 abgesicherten Stromkreisen

Neben den Ladefunktionen übernimmt das Nexus die Verteilung des Batteriestroms an deine 12-V-Verbraucher. Dafür stehen insgesamt 14 abgesicherte Ausgangsstromkreise für Verbraucher mit jeweils bis zu 15 A zur Verfügung.

Die Verbraucherkanäle sind in unterschiedliche Funktionsgruppen aufgeteilt:

• CH1: Dauerplus-Ausgang für Verbraucher, die dauerhaft versorgt werden sollen. Dieser Ausgang bleibt auch bei ausgeschaltetem Power-Schalter aktiv, bis die Unterspannungsabschaltung eingreift.
• CH2–CH7: abgesicherte Standard-Verbraucherausgänge mit Überwachungsfunktion.
• CH8–CH14: intelligente Verbraucherkanäle, die über Renogy ONE Core oder Renogy App einzeln geschaltet werden können.
• CH8–CH10: unterstützen zusätzlich PWM-Dimmung für kompatible LED-Beleuchtung.

Für die 14 Verbraucherkanäle stehen werkzeuglose Schnellanschlussklemmen für Plus und Minus zur Verfügung. Dadurch lassen sich die einzelnen Stromkreise übersichtlich direkt am Power Management System anschließen.

Die konkrete Belegung und Absicherung muss passend zu den angeschlossenen Verbrauchern, den verwendeten Leitungsquerschnitten und der Gesamtplanung deines 12-V-Bordnetzes erfolgen.

Verbraucher schalten und das Bordnetz überwachen

Das Nexus verfügt über LED-Statusanzeigen für Landstrom, Solar, Starterbatterie, Aufbaubatterie und Systemfehler. Über Renogy ONE Core oder die Renogy App lassen sich Betriebszustände überwachen und verschiedene Systemparameter konfigurieren.

Die integrierte Unterspannungsabschaltung kann die Versorgung der Verbraucher beenden, wenn die Batteriespannung die hinterlegte Abschaltschwelle erreicht. Der dauerhafte CH1-Ausgang bleibt bis zum Eingreifen dieser Unterspannungsfunktion aktiv.

Für die Kommunikation mit weiteren Systemkomponenten stehen RS485, CAN und Bluetooth zur Verfügung. Außerdem besitzt das PMS Anschlüsse für Batterie-, Innenraum- und Außentemperatursensoren sowie für unterschiedliche Renogy-Füllstandsensoren.

Tankfüllstände zentral erfassen

An das Power Management System lassen sich bis zu vier resistive Zweidraht-Füllstandsensoren und bis zu vier kapazitive Fünfdraht-Füllstandsensoren von Renogy anschließen. Damit können beispielsweise Frisch- und Grauwassertanks in die zentrale Systemüberwachung eingebunden werden.

Die Sensoren werden bei der ersten Verwendung über Renogy ONE Core oder die Renogy App kalibriert. Je nach Sensortyp stehen automatische und manuelle Kalibrierungsmöglichkeiten zur Verfügung.

Einbindung in das Renogy ONE System

In der Systemdarstellung (siehe Produktbilder) siehst du das Nexus als zentrale Hardware zwischen Aufbaubatterie, Ladequellen, 12-V-Verbrauchern und Tankfüllstandserfassung. Über die CAN-Schnittstellen kann es in eine Renogy-ONE-Systemarchitektur eingebunden werden.

Beide CAN-Kommunikationsanschlüsse können angeschlossene kompatible Geräte wie den Renogy ONE Core oder das Renogy Control Panel gleichzeitig mit Spannung versorgen. Zusätzliche Versorgungsleitungen für diese Komponenten sind dadurch nicht erforderlich.

In der dargestellten Konfiguration übernimmt ein Renogy ONE Core die weitere Vernetzung mit Display, App und Cloud. Diese Wi-Fi- und Cloud-Funktionen sind daher nicht mit einer eigenständigen Wi-Fi-Verbindung des Nexus gleichzusetzen, sondern hängen von den zusätzlich eingesetzten Renogy-ONE-Komponenten und der vorhandenen Netzwerkverbindung ab.

Ein zusätzlich dargestelltes Renogy Control Panel ist separat erhältlich.

Einbauort und Betriebsbedingungen

Das Renogy Nexus ist für einen trockenen und gut belüfteten Einbauort im Innenraum vorgesehen. Es sollte auf einer ebenen Fläche, geschützt vor direkter Sonneneinstrahlung, hohen Temperaturen und Wasser montiert werden.

Der zulässige Betriebstemperaturbereich reicht von −20 bis 60 °C. Oberhalb von 45 °C reduziert das System seine Leistung. Rund um das Gerät wird ein freier Bereich von jeweils 150 mm für Einbau, Verkabelung und Belüftung vorgesehen.

Technische Daten

Lieferumfang

• 1 × Renogy Nexus 60A Power Management System, Modell RPM1260DD
• 1 × Kurzanleitung
• 4 × Montageschraube ST6,3 mm
• 1 × Remote-Switch-Steckverbinder
• 1 × AC-Eingangskabel für den jeweiligen Absatzmarkt
• 1 × Renogy Temperatursensor RTSCC-G1
