Standheizungskit für Fiat Ducato, Citroen Jumper u.ä. - Autoterm Standheizung 2kW und Zubehör

Bei den Fahrzeugen der Ducato-Familie befindet sich unter dem Beifahrersitz ein vergleichsweise großzügiger Bauraum. Dadurch lässt sich die Standheizung im Innenraum des Fahrzeugs unterbringen, ohne wertvollen Platz in Schränken, Sitzbänken oder im Heckstauraum zu verlieren.

Gleichzeitig bleiben die Leitungswege kurz: Der Warmluftausströmer sitzt direkt an der Sitzkonsole, der Fahrzeugtank ist gut erreichbar und auch Abgasführung und Brennluftansaugung können auf kurzem Weg durch den Fahrzeugboden nach außen geführt werden.

Das Kit ist grundsätzlich passend für:

• Fiat Ducato,
• Citroën Jumper,
• Peugeot Boxer und
• Opel Movano ab Baujahr 2021.

Die Heizung

Herzstück des Kits ist die Autoterm Air 2D mit 2 kW Heizleistung. Die kompakte Diesel-Luftstandheizung eignet sich ideal für Vans und Camper und lässt sich aufgrund ihrer geringen Abmessungen sehr gut unter der Beifahrersitzkonsole unterbringen.

Die Autoterm Air 2D bewährt sich seit vielen Jahren auch unter anspruchsvollen Einsatzbedingungen und punktet durch:

• robuste und langlebige Konstruktion,
• einfache Reparierbarkeit,
• E-Prüfzeichen,
• Garantieerhalt auch beim Selbsteinbau,
• automatische Höhenanpassung und
• geringen Kraftstoff- und Stromverbrauch.

Hier findest du die vollständige Produktbeschreibung des Heizgeräts: Autoterm Air 2D anschauen.

Höhenkit

Die Heizung ist mit einem Höhenkit ausgestattet. Dadurch passt sie die Kraftstoffzufuhr automatisch an die veränderten Luftdruckbedingungen in größeren Höhen an.

Das bedeutet allerdings nicht, dass sich bei dauerhaftem Betrieb auf kleiner Leistungsstufe keine Ablagerungen bilden können. Betreibe die Heizung deshalb spätestens alle ein bis zwei Wochen für etwa eine Stunde auf voller Leistung. So wird die Brennkammer richtig heiß und vorhandene Ablagerungen können sich freibrennen.

Technische Daten

• Betriebsspannung: 12 V
• Heizleistung: 0,8 kW minimal, 2 kW maximal
• Luftvolumenstrom: 34 m³/h minimal, 86 m³/h maximal
• Kraftstoffverbrauch: 0,10 l/h minimal, 0,24 l/h maximal
• Leistungsaufnahme: 10 W minimal, 29 W maximal
• Warmluftverrohrung: 60-mm-System

Ebenfalls enthalten: der komplette Einbausatz

• geräuscharme Autoterm-Kraftstoffpumpe „Extra Leise“
• Abgasschalldämpfer aus Edelstahl
• Gummihalter für die Dosierpumpe
• Kabelbaum für Dosierpumpe und Heizgerät
• Ansaugluftschlauch mit integriertem Schalldämpfer
• Hitzeschutzschlauch
• Endstück für das Abgasrohr inklusive Schelle
• Kraftstoffleitung und Leitungsverbinder
• Abgaswellrohr aus Metall
• Schrauben, Muttern, Schellen, Schrumpfschlauch und Kabelbinder
• Bedienungsanleitung

Einbau unter dem Beifahrersitz

Die Autoterm Air 2D wird innerhalb der Beifahrersitzkonsole montiert. Damit bleibt die Heizung geschützt im Fahrzeuginnenraum und nimmt keinen zusätzlichen Platz im Wohn- oder Stauraum ein.

Für die Montage wird unter der Sitzkonsole ein rechteckiger Ausschnitt im Fahrzeugboden hergestellt. Der im Kit enthaltene Einbauflansch wird in diesen Ausschnitt eingesetzt und schafft eine saubere Durchführung für Kraftstoffanschluss, Brennluftansaugung und Abgasführung.

Unter dem Fahrzeug muss für den Einbau vorübergehend das serienmäßige Hitzeschutzblech im Bereich der Sitzkonsole entfernt werden. Für das Abgasrohr wird später eine passende Durchführung im Hitzeschutzblech hergestellt.

Einbauflansch

Im Set enthalten ist ein Edelstahl-Einbauflansch für Fahrzeugböden bis 48 mm.

Statt mehrere einzelne Löcher für die Anschlüsse des Heizgeräts in den Fahrzeugboden zu bohren, ist mit dem Flansch nur ein rechteckiger Ausschnitt erforderlich. Dadurch sitzen das Heizgerät und seine Anschlüsse spannungsfrei und sauber ausgerichtet.

Der Flansch sorgt außerdem für eine thermische Entkopplung zwischen Heizung und Fahrzeugboden. Der Bereich um den Ausschnitt wird von unten sorgfältig mit einer geeigneten Dichtmasse versiegelt.

Da die Bodendämmung unter der Beifahrersitzkonsole häufig relativ stark ist, kann je nach Fahrzeug eine zusätzliche Erhöhung für den Flansch erforderlich sein. Diese kann beispielsweise aus geeigneten Holzleisten oder Aluminiumprofilen angefertigt werden.

Easy-Tankentnehmer

Ein großer Vorteil dieses Kits ist die besonders einfache Kraftstoffentnahme. Über die gut erreichbare Tankgebereinheit zwischen Fahrer- und Beifahrersitz lässt sich der im Kit enthaltene Easy-Tankentnehmer einsetzen, ohne die komplette Tankgebereinheit auszubauen oder den Fahrzeugtank anzubohren.

Dazu wird der vorhandene Anschluss der Tankentlüftung gegen den Tankentnehmer ausgetauscht. Das vorgebogene Entnahmerohr wird in die vorhandene Öffnung eingesetzt und anschließend mit der Kraftstoffleitung der Standheizung verbunden.

Das spart Zeit und reduziert das Risiko typischer Probleme wie Undichtigkeiten oder Dieselgeruch, die durch unnötige Eingriffe in den Fahrzeugtank entstehen können.

Die Kraftstoffleitung kann entlang der serienmäßigen Kraftstoffleitungen am Fahrzeugboden verlegt werden. An den Haltebändern des Tanks befinden sich geeignete, geschützte Bereiche für die Montage der Kraftstoffpumpe. Dabei müssen die Einbauvorgaben aus der Anleitung der Autoterm Air 2D eingehalten werden.

Warmluftführung

Da die Heizung direkt unter dem Beifahrersitz sitzt, ist nur eine sehr kurze Warmluftführung erforderlich. Im Kit sind dafür bereits enthalten:

• 0,5 m Warmluftrohr mit 60 mm Durchmesser,
• ein drehbarer 60-mm-Ausströmer,
• der passende Anschlussstutzen und
• die benötigten Befestigungsschellen.

Der Ausströmer wird in die Sitzkonsole beziehungsweise deren Verkleidung eingesetzt. Abhängig von der Ausführung der Sitzkonsole kann es notwendig sein, eine passende Öffnung herzustellen oder einen kleinen Halterahmen für den Ausströmer anzufertigen.

Das kurze Stück Warmluftrohr verbindet den Heizungsauslass direkt mit dem Ausströmer. Achte darauf, dass das Rohr nicht gequetscht wird und möglichst ohne enge Biegungen verlegt ist. Ein freier Luftstrom ist wichtig, damit es nicht zu einem Wärmestau und einer Sicherheitsabschaltung der Heizung kommt.

Steuerung und Bedienelement

Comfort Control

Das bewährte Comfort Control gehört bei diesem Ducato-Kit bereits zum Lieferumfang. Das Bedienteil verfügt über einen Multifunktions-Drehregler und ein übersichtliches Display.

Es bietet unter anderem Timerfunktionen, Thermostatbetrieb, eine Spannungsanzeige, eine Freibrennerinnerung und eine Spannungsüberwachung, die die Heizung bei zu niedriger Batteriespannung kontrolliert abschalten kann.

3 m Verlängerungskabel inklusive

Das serienmäßige Kabel des Bedienteils ist etwa 1,8 m lang. Da die Heizung unter dem Beifahrersitz sitzt und das Bedienteil häufig weiter hinten im Wohnraum montiert werden soll, enthält dieses Kit zusätzlich bereits ein 3 m langes Verlängerungskabel.

Dadurch kannst du das Comfort Control flexibel an einer gut erreichbaren Stelle im Fahrzeug montieren, ohne direkt ein weiteres Verlängerungskabel bestellen zu müssen.

Abgasführung und Brennluftansaugung

Brennluftansaugung, Abgasrohr und Kraftstoffleitung werden von unten am Heizgerät angeschlossen. Die Brennluftansaugung kann geschützt oberhalb des serienmäßigen Hitzeschutzblechs angeordnet werden.

Für das Abgasrohr wird eine passende Öffnung im Hitzeschutzblech hergestellt. Das Abgasrohr wird gemeinsam mit seiner Hitzeisolierung durch diese Öffnung geführt. Der Abgasschalldämpfer kann anschließend geschützt am Hitzeschutzblech befestigt und das Endstück des Abgasstrangs entlang des serienmäßigen Fahrzeugauspuffs verlegt werden.

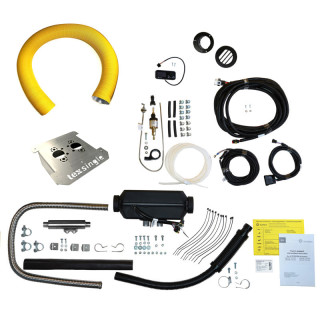

Was ist im Ducato-Einbaukit enthalten?

• Autoterm Air 2D Diesel-Luftstandheizung mit 2 kW Heizleistung, 12 V
• kompletter Autoterm-Einbausatz inklusive Abgasschalldämpfer
• Comfort Control Bedienteil
• 3 m Verlängerungskabel für das Bedienteil
• Edelstahl-Einbauflansch für Böden bis 48 mm
• Easy-Tankentnehmer für die Kraftstoffversorgung
• 0,5 m Warmluftrohr mit 60 mm Durchmesser
• drehbarer 60-mm-Warmluftausströmer
• 60-mm-Anschlussstutzen für den Ausströmer
• zwei Mini-Spannbackenschellen


• optional: passender Kleb- beziehungsweise Dichtstoff für den Einbau

Was du zusätzlich benötigst

Für den fahrzeugspezifischen Einbau können abhängig von deiner Sitzkonsole und der gewählten Umsetzung noch einige Kleinteile erforderlich sein. Dazu gehören beispielsweise:

• Schrauben zur Befestigung des Flanschs auf einer eventuell erforderlichen Erhöhung,
• Material für die Flanscherhöhung, beispielsweise Holzleisten oder Aluminiumprofile,
• Rostschutz für die Schnittkanten im Fahrzeugboden und
• gegebenenfalls Material für einen Halterahmen des Warmluftausströmers.

Für wen ist das Ducato-Kit die richtige Lösung?

Dieses Kit ist ideal, wenn du eine Autoterm Air 2D in einem Fiat Ducato oder einem baugleichen Fahrzeug verbauen möchtest und dabei möglichst wenig Stauraum verlieren willst.

Durch den Einbau unter dem Beifahrersitz bleiben Heizgerät, Warmluftführung und Bedientechnik kompakt an einem Ort. Gleichzeitig erleichtern der passende Einbauflansch und der Easy-Tankentnehmer zwei der aufwendigsten Arbeitsschritte beim Einbau einer Dieselstandheizung erheblich.

Du erhältst damit keine beliebige Zusammenstellung einzelner Bauteile, sondern ein Komplettset, das auf eine in der Praxis bewährte Einbausituation in der Ducato-Familie abgestimmt ist.

Noch mehr Einbautipps im Magazin

Du möchtest den Einbau vorab einmal komplett sehen? In unserem Magazin begleiten wir dich Schritt für Schritt beim Einbau der Autoterm Air 2D unter dem Beifahrersitz eines Fiat Ducato. Dich erwarten zahlreiche Fotos, hilfreiche Hintergrundinformationen und viele praktische Tipps direkt aus der Werkstatt.

Schritt-für-Schritt Anleitung ansehen
